如何正確選擇接地電阻的測試方法

發布時間：2023-01-09 15:04:05

接地電阻就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。

接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。

一般接地按作用可分為四種類別，每種類別都有其應用范圍和作用

工作接地：是指在正常或事故情況下，為保證電氣設備可靠地運行，必須在電力系統中某點(如發電機或變壓器的中性點，防止過電壓的避雷器之某點)直接或經特殊裝置如消弧線圈、電抗、電阻、擊穿熔斷器與地作金屬連接。

保護接地：電氣設備的金屬外殼，混凝土、電桿等，絕緣損壞有可能帶電，為了防止這種情況危及人身安全而設的接地。

防靜電接地：防止靜電對易燃油、天然氣儲蓄罐、管道和電子設備等的危險作用而設的接地。

防雷接地：為了將雷電引入地下，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電壓對電氣設備、人身財產的危害的接地，也可稱過電壓保護接地。

通常情況下，接地電阻是衡量接地系統是否可靠的重要指標，測量接地電阻一般采用接地電阻測試儀，常用的有以下幾種測量方法：如兩線法、三線法、四線法、單鉗法和雙鉗法。各有各的特點，實際測量時，盡量選擇正確的方式，才能使測量結果準確無誤。

下面以HT測試儀器中型號為M71、GEO416、T2000等接地電阻測試儀為例來展示各種測試方法。

1.兩線法

一般應用在有已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。如果已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。適用于樓群稠密或水泥地等密封無法打地樁的區域。如下圖所示：

2.三線法

適用于地基接地，建筑工地接地和防雷接地等區域應用。測量時必須有兩個接地棒：一個輔助地極和一個探測電極。各個接地電極間的距離不小于20米。其原理是在輔助地和被測地之間加上電流，測量被測地和探測電極間的電壓降，測量結果包括測量電纜本身的電阻。（接線：S接探測電極，H接輔助地，E和ES連接后接被測地。）

3. 四線法

四線法測試接地電阻基本上同三線法類似,在很低的接地電阻測量和需要消除測量電纜電阻對測量結果的影響時可替代三線法,測量時E和ES必須單獨直接連接到被測地。四線法是所有接地電阻測量方法中準確度最高的。

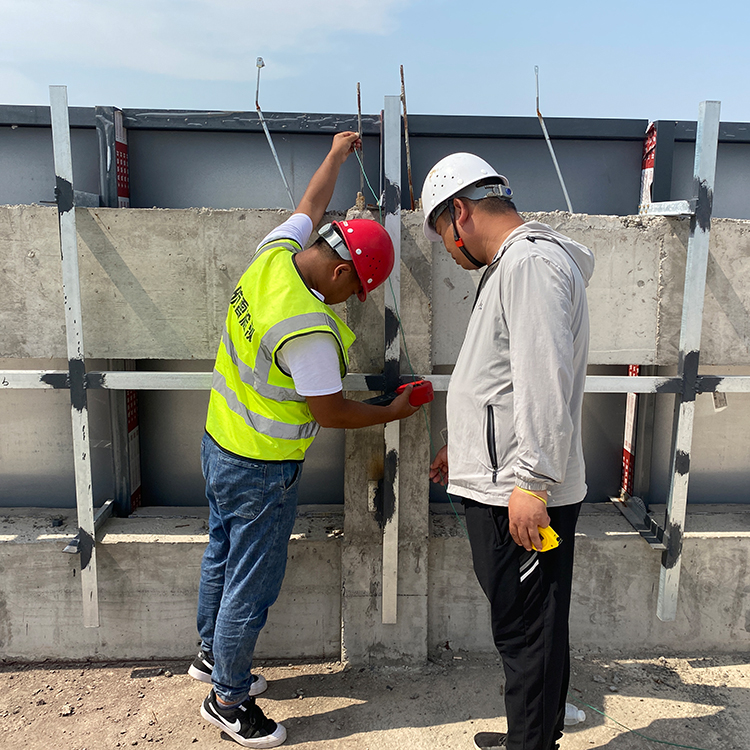

4.單鉗法

主要是運用在測量有回路的接地系統，不需斷開接地下引線，不需輔助電極，安全快速、使用簡便。適用于多點接地系統，測量的結果值是接地體電阻和接地引線電阻的綜合值。

5.雙鉗法

雙鉗法是根據歐姆定律：R=E/I的方式來試驗的，測試儀有兩個鉗口：電壓鉗和電流鉗。然后根據電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，通過電流鉗可以測得I值。雙鉗法的優點在于：一是操作簡單。可以在不斷開待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，只需要雙鉗夾著接地導體就可以測出其接地電阻。在使用指定的電流鉗接到相應的插口上，將兩鉗卡在接地導體上，兩鉗間的距離要大于0.25米。

因此，針對不同的情況，選擇更合適的接地電阻測試方法，能更好更精準的檢測出接地電阻值。而HT測試儀器所提供的各型號接地電阻測試儀，基本可以滿足所有方式的接地電阻測量，也能在不同的現場環境中給出合理的測試解決方案。
