產品簡介：

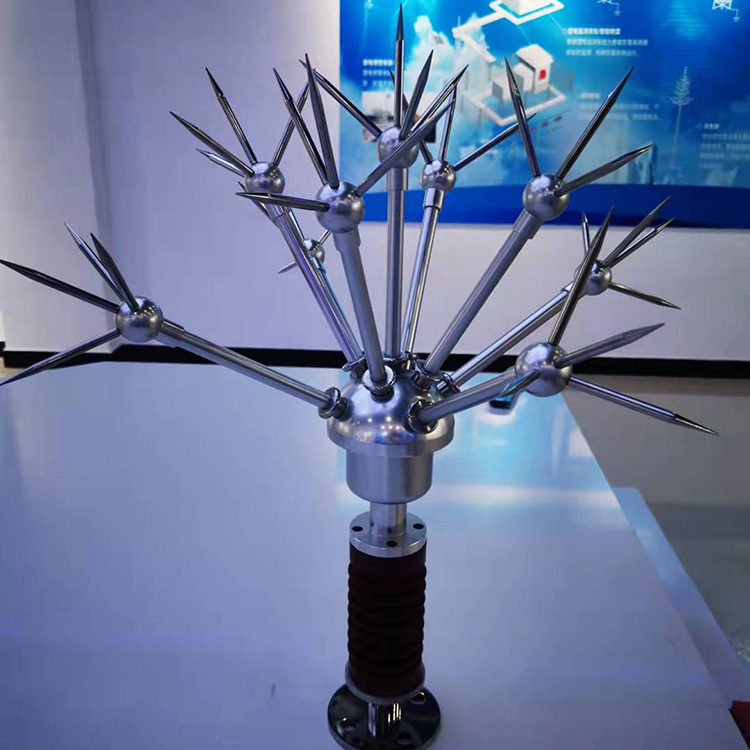

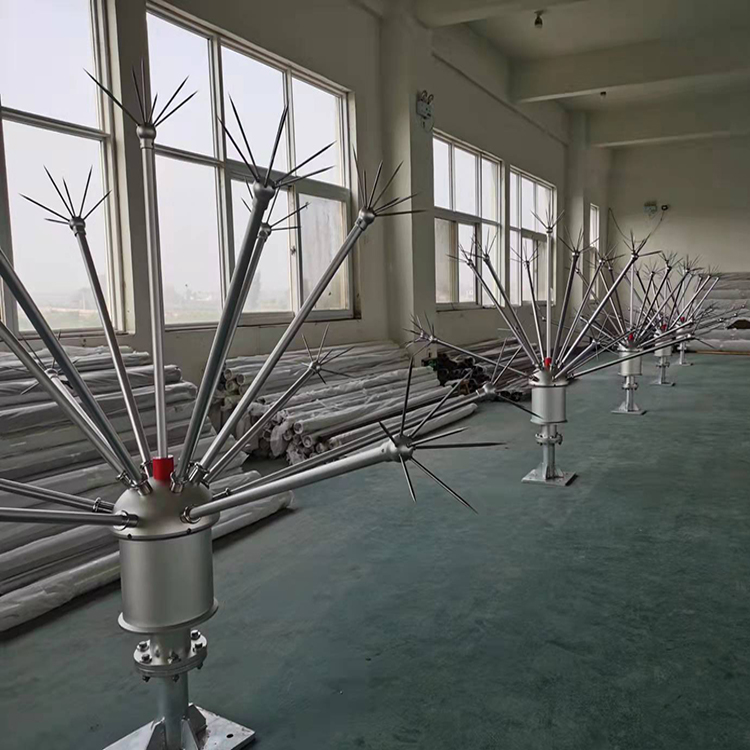

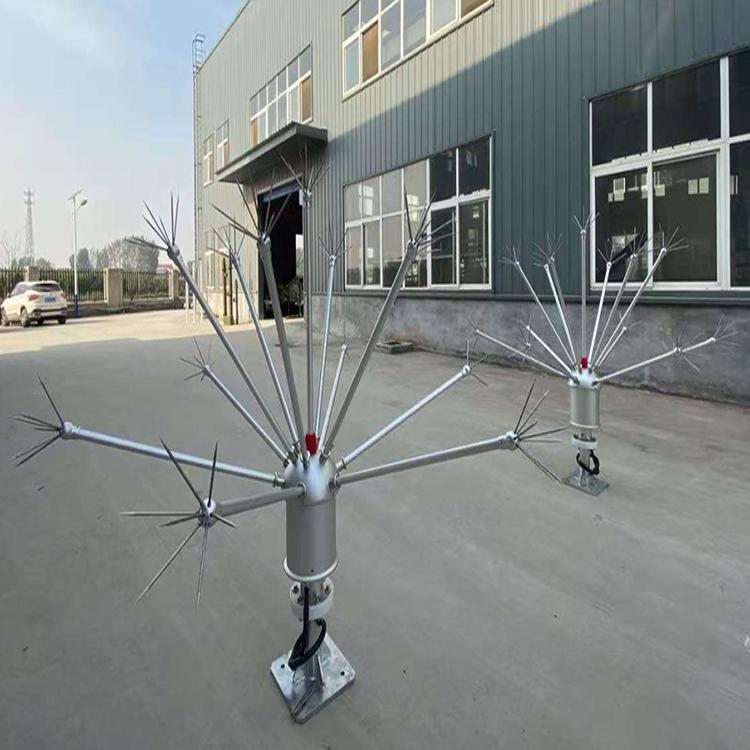

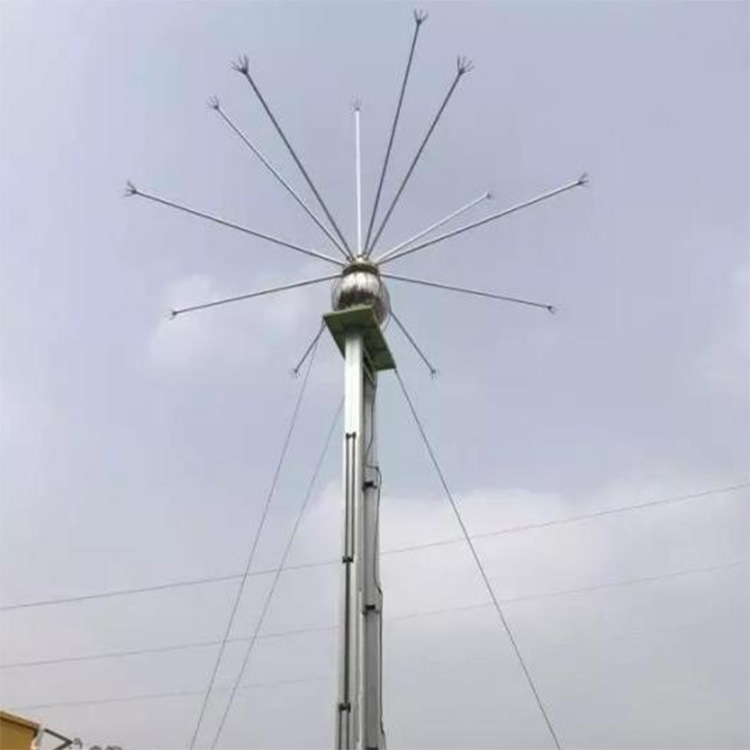

一種電暈場驅雷器，包括金屬外罩，所述金屬外罩上均勻間隔設有若干放電桿，所述放電桿上端設有若干上放電電極，所述金屬外罩下端連接有放電筒，所述金屬外罩下端的放電筒內設有絕緣支撐，所述絕緣支撐上端與設置在金屬外罩頂部的放電桿連接，所述絕緣支撐下端連接有下放電電極，所述下放電電極外壁與放電筒內壁之間設有放電間隙，所述下放電電極下端通過絕緣墊板與過渡段支撐連接，所述下放電電極通過接地線與大地連接，它具有結構設計合理、無需電源、利用雷云電場自激發電暈放電、驅雷可靠穩定、對周圍設施無負面影響、安裝簡便、抗風能力強。
產品特點：
1.由金屬材質的消雷針組成；
2.采用扇形布置.輻射布置或平行布置的形式；
3.每根消雷針的長度為2-5米，每針頂部應有4個30cm長的金屬；
4.每根消雷針的半導體電阻應為35KΩ加減10%；
5.每根消雷針應能承受1100KV以上的電壓沖擊3次；
6.兩相鄰消雷針頂部之間的沖擊放電電壓應大約等于 900kv；
7.抗風能力強，可抗45m/s的風力；
產品闡述：
具有高熄弧能力的多間隙防雷保護器；
具有多間隙或滅弧間隙，由一個主間隙和很多個小間隙串聯的間隙，一個裸露于大氣中的間隙稱主間隙和裝在使用特殊材料制成的絕緣棒內的多氣室的多間隙組成；
雷擊保護水平低通流能力大，可承受直擊雷的襲擊；
高熄弧能力，保護輸電線路的安全；
結構簡單體積小重量輕；
安裝方便使用中免維護；
能在惡劣的環境中運行使用，不怕污染；
與被保護設備的絕緣配合好，弧滅能力強，不易引起斷路器的跳閘；
放電電壓低且分散性小，動作時不產生截波，保護性能強；
閥片不易老化，運行一段時間后閥片電位分布均勻，閥片均一性好；
通流能力大于；
一、背景概況：
隨著輸電線路的發展，對發電的效能及線路的可靠性要求越來越高。但雷擊引起輸電線路跳閘、斷線、停電事故卻日益突出。主要由于輸電線路暴露在自然之中，而且大部分在山上安裝，故極易受到雷電的影響和損害，其中最主要的一個方面是雷擊。架空輸電線路所經之處大都為曠野地區或山上區域，輸電線路長，遭遇雷擊的機率較大，使輸電線路的安全嚴重受到影響。根據分析統計表明，在我國跳閘率較高的山形地區，高壓輸電線路運行的總跳閘次數中，由于雷擊原因的事故約占 75%以上，對輸電安全穩定運行構成了極大的威脅。
由于處于雷擊多發地帶，且在運行中時常出現雷擊跳閘事故，需增加差異化直擊雷防護設備。
二、技術規范標準
| 名 稱 |
標 準 號 |
| 220kv及以下架空電力線路設計規范 |
GB50061-2010 |
| 鋼制管法蘭 |
GB/T 9112~9124-2010 |
| 法蘭底盤標準 |
GB9113·1-2000 |
| 防雷設計規范； |
GB50057-2010 |
| 絕緣材料 |
GB2900.5 |
| 鋼結構工程施工質量驗收規范 |
GB 50205-2015 |
| 電暈場驅雷器設備及其安裝和使用安全要求。 |
GB9123.4-2000 |
三、主要技術參數如下表：
| 序號 |
規格 |
參數要求 |
| 1 |
防護方式 |
非接閃式發散電流大于5mA主動驅雷 |
| 2 |
接地方式 |
接地無需經小電阻接地體泄放接閃的雷擊電流 |
| 3 |
總體結構形式 |
組裝式 |
| 4 |
材質 |
鋁鎂合金 |
| 5 |
使用壽命 |
大于30年 |
| 6 |
防風等級 |
12級以上 |
| 7 |
裝置質量 |
不大于25kg |
四、產品原理
避雷器是用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限制續流賦值的一種電器。消雷器也是一種防雷裝置。由設置在被保護物上方、帶有很多尖端電極的電離裝置，設置在地表層內的地電流收集裝置和接通這兩種裝置的連接線構成。電離裝置在雷云強電場中大致保持著大地電位，它和附近空氣的電位差會隨雷云電場強度激增而促使場強區內針尖附近的空氣電離，形成大量空間電荷。一般雷云下層為負電荷，地面感應產生正電荷。電離的負電荷為地電流收集裝置所吸收，電離的正電荷為雷云負電荷所吸引和中和，從而發生消雷作用。
當人們知道雷是一種電現象后，對雷電的崇拜和恐懼就逐漸消失，并開始以科學的眼光來從新觀察這一神奇的自然現象，希望能利用或控制雷電活動以造福人類。200多年前富蘭克林率先在技術上向雷電發起了挑戰，他發明的避雷針可能要算是最早的防雷產品，其實，富蘭克林在發明避雷針時是以為金屬避雷針的尖端放電作用可以綜合雷云中的電荷，使雷云和大地間的電場降低到無法擊穿空氣的水平，從而避免了雷擊的發生，所以當時的避雷針一定要求是尖的。但后來的研究表明：避雷針是無法避免雷擊的發生的，它之所以能防止雷擊是因為高高聳立的避雷針改變了大氣電場，使得一定范圍的雷云總是向避雷針放電，也就是說避雷針只是比它周圍的其它物體更容易接閃雷電，避雷針被雷擊中而其它物體受到保護，這就是避雷針的防雷原理。進一步的研究表明避雷針的接閃作用幾乎只與其高度有關，而與其外形無關，就是說避雷針不一定是尖的。現在防雷技術領域統稱這一類防雷裝置為接閃器
驅雷器是由離子化裝置、連接線及接地裝置三部分組成 ，是利用金屬針狀電極的尖端放電原理設計的。在雷云電場作用下，當尖端場強達到一定值時，周圍空氣發生游離后，在電場力的作用下離去，而接替它的其它空氣分子相繼又被游離。如此下去，從金屬尖端向周圍有離子電流流去。隨著電位的升高，離子電流按指數規律增加。當雷電出現在消雷器及被保護設備上空時，消雷器及附近大地均感應出與雷云電荷極性相反的電荷。安有許多針狀電極的離子化裝置，使大地的大量電荷在雷云電場作用下，由針狀電極發射出去，向雷云方向運動，使雷云被中和，雷電場減弱，從而防止了被保護物遭受雷擊。
消雷器是國內近年來有非常大影響的防雷產品。它是希望改變接閃器的材料和形狀來產生電流綜合雷云中的電荷，讓雷云在消雷器的保護范圍內無法建立起接閃所需的場強，以達到消雷的目的。由于消雷器所聲稱的效果完全滿足了人們所希望的防雷效果，因此一段時間內消雷器風靡國內市場。
