煤礦井口通信線路防雷箱

一、產品簡介

XH-C/110型通信線路綜合保護器產品是按照《煤礦安全規程》第四百五十九條第三款規定:通信線路必須在入井口裝設熔斷器和防雷電裝置的規定設計。XH-C/110型設備專為煤礦入井口通信線路:過流、過壓、雷擊保護的技術標準要求，由南京徐航防雷科技有限公司研發而成。 XH-C/110型設備對通信線路過流、過壓、防雷、綜合保護過程中所采用內外部件均根據煤礦井口多塵、潮濕的實際應用環境的特殊性，嚴格選用保護元器件及防塵防潮全密封殼體。構成滿足《煤礦安全規程》對入井口通信線路需要采用過流-熔斷、過壓-鉗位、雷擊浪涌信號入地泄放等多重保護的標準達標要求。 XH-C/110型設備依據相應的標準，設計合理的保護電路，選用品質優良的適用元器件，保證煤礦井下生產安全。

XH-C/110(50)防雷器用于通訊線路、控制線路保護，對入井口通信線路的電流超過截止起動電流時自動熔斷；對雷擊浪涌電壓及某些人為的原因意外將電力線路錯搭接到通信線路等引起的危害及由大功率設備開關機而引入的浪涌高幅值脈沖干擾信號等泄入大地。用于保護數據測量和控制的設備，是非平衡電路保護器，其包含粗和精細兩級保護，安裝在LPZ0-2截面。

本產品是根據IEC 61643-21；GB18802.21；YD/T 1542標準設計及符合GB50057-2010、GB50343-2012。

二、產品型號
50對通信線路防雷器XH-C110（50）

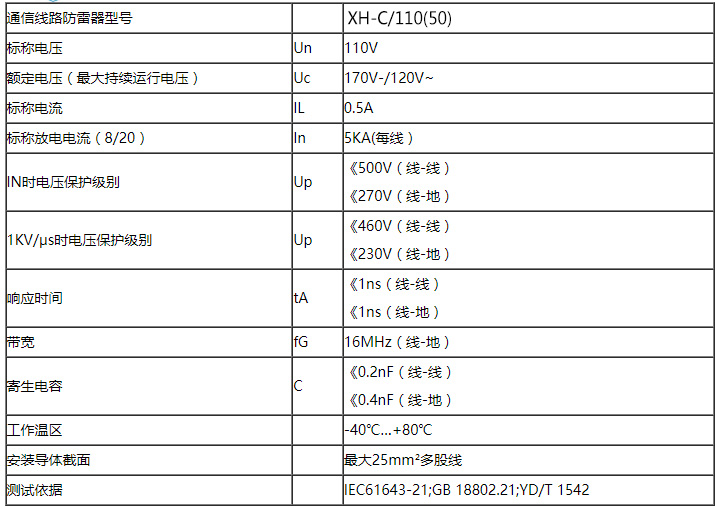

三、技術參數

四、工作原理
XH-C/110型設備對入井口通信線路的電壓超過閥值UN時自動鉗位；對入井口通信線路的電流超過截止起動電流時自動熔斷； 對雷擊浪涌電壓及某些人為的原因意外將電力線路錯搭接到通信線路等引起的危害及由大功率設備開關機而引入的浪涌高幅值脈沖干擾信號等XH-C/110型設備均可通過入井處的接地點或線路回路泄放。 XH-C/110型綜合保護器憑借自身過硬的多重協同保護技術，完全有能力抗衡過電流、過電壓、雷擊浪涌高幅值脈沖電壓對入井通信線路的侵害。使過流、過壓、雷擊等有害信號在井口處排除,從而確保煤礦井下工作場所的安全。

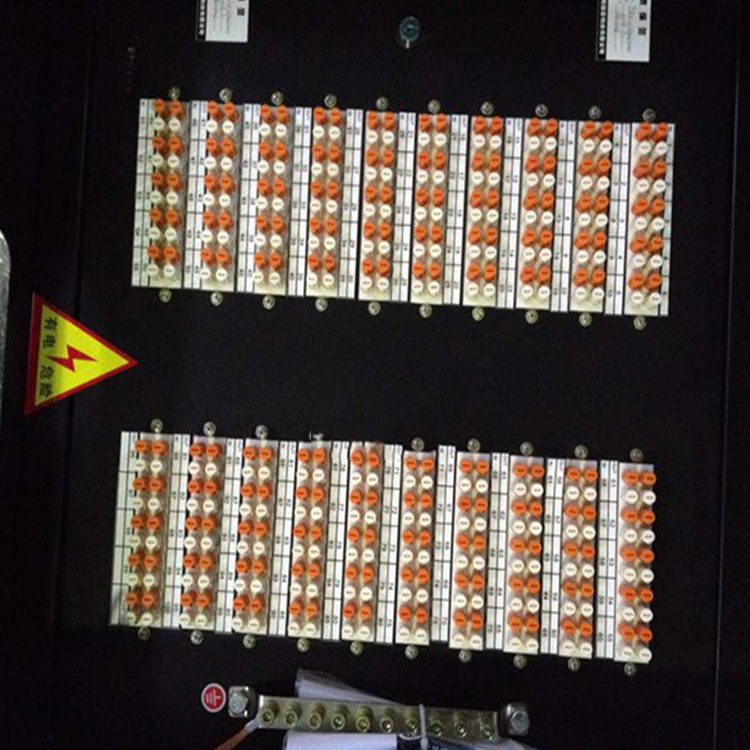

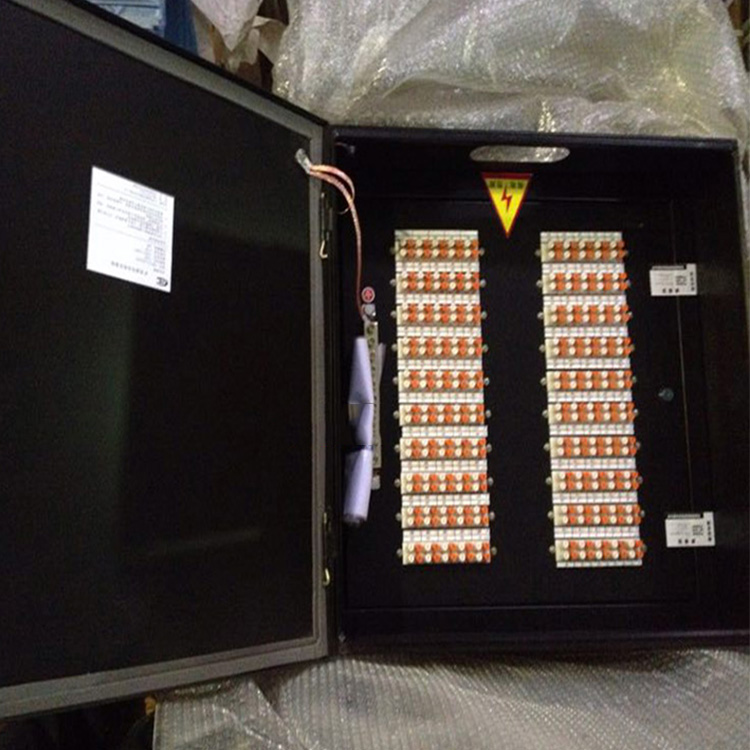

五、產品結構圖
