光伏防雷箱

產品描述：一、產品簡介
光伏防雷箱 8路匯流箱 40KA對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護和提高可靠性，我司根據國家和行業標準要求和光伏發電系統特點
咨詢熱線：17714306975

一、產品簡介
光伏防雷箱 8路匯流箱 40KA對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護和提高可靠性，我司根據國家和行業標準要求和光伏發電系統特點，以及結合我公司多年防雷系統設計經驗，研制出集光伏匯流與防雷于一體的光伏防雷箱（匯流箱）和光伏防雷箱（交直流配電箱）。
光伏防雷箱（匯流箱）滿足高效能、高可靠性的光伏系統設計，用戶把一定數量的規格相同的光伏組件串聯組成一個光伏組件串列，再將若干個串列接入光伏防雷箱（匯流箱）進行匯流，通過防雷器與斷路器后輸出，與光伏逆變器配套使用從而構成完整的光伏發電系統，實現與并網發電。
光伏防雷箱（交直流配電箱）包含直流配電單元和交流配電單元，直流配電單元提供直流輸入輸出接口，主要是將光伏組件輸入的直流電源進行匯流后接入逆變器或直接供給其他直流負載（如蓄電池、充電電源燈）；交流配電單元主要通過本柜給逆變器提供并網接口，配置輸出交流斷路器直接供交流負載使用，配電箱配有光伏防雷模塊、逆變器輸出計量電能表，另外還含有（風電、市電或發電機）網測斷路器，交流配電網測配有電壓電流表等測量儀器等。

二、產品特點
1.系統布線簡單。
2.操作簡單，維護方便。
3.系統可靠性高，安全性能好。
4.專門針對光伏太陽能系統特性研發制造，專業性強，保護效果好。
5.每路光伏都具有二極管防反保護功能。
6.配有光伏專用高壓防雷器，正負都具備防雷功能。
7.采用正負極分別串聯的四極斷路器提高直流耐壓值至不小于DC1000V。
8.可根據客戶要求進行定制（體積、接入路數、直流保險絲等）。
三、技術參數

名稱	型號	規格	標稱通流容量In(kA, 8/20μs)	最大通流容量Imax(kA,8/20μs)	保護水平(kV)	響應時間（ns）	最大持續工作電壓（VDC）	漏流（μA）	工作溫度（℃）
光伏防雷箱	XH-B1000	8路匯流箱，20kA	10	20	3.0	≤25	1300
	XH-B1000	8路匯流箱，40kA	20	40	3.6			≤20	-40~+80
	XH-B1000	8路匯流箱，80kA	40	80	4.4
	XH-B1000	交直流配電箱	10	20	3.0

四、安裝說明
1.拆開包裝，認真閱讀產品使用說明書，核對產品型號、參數是否正確，是否與設備匹配，安裝須由有專業技術知識的人員進行，在陽光下安裝接線時，應遮住太陽能光伏電池板，以防光伏電池的高電壓點擊傷人；
2.壁掛安裝，用膨脹螺絲固定到安裝位置。

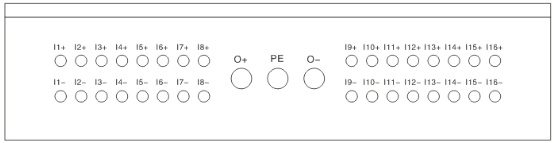

3.將光伏防雷箱（匯流箱）按箱體底部圖所示接入光伏發電系統中時，應將防雷箱接地端與防雷地線或匯流排進行可靠連接，連接導線應盡可能短直，且連接導線截面積不小于16MM2多股銅芯，接地電阻值應不大于4歐姆，否則，應對地網進行整改，以保證防雷效果。安裝完成檢查無誤后方可投入使用。
4.輸入端位于機箱的下部，注意與光伏組件輸出正極的連線位于底部上側（I1+…），而與光伏組件輸出負極的連線位于底部下側（I1-…），用戶接線時需要擰開防水端子，然后接入匯流端接線端子，再擰緊螺絲，固定好連線，最后擰緊外側的防水端子。
5.輸出包括直流正極（O+）、直流負極（O-）與防雷地（PE），用戶接線時需要擰開防水端子，然后接入連線，擰緊螺絲和外側防水端子。
6.本光伏防雷箱（匯流箱）不需特別維護，為防止防雷模塊失效，應對其工作狀態做定期的檢查。特別是雷雨過后，應及時檢查，如發現防雷器上的顯示窗由綠色變紅色時，請及時與銷售商或生產商聯系。
7.應定期檢查熔斷器，防止熔斷器熔斷后電池板出于開路狀態，光伏電池電能不能輸出。
8.輸出輸入均不能接反，否則后級設備可能無法正常工作甚至損壞其他設備。
9.箱體所裝電氣元件均為光伏防雷箱（匯流箱）專門定制的產品，不可與普通產品混用，若需要更換請與銷售商或生產商聯系，且更換熔斷器熔芯時注意防止太陽能光伏電池的高電壓點擊傷人。
10.檢查或維護本設備時，注意輸入輸出均可能帶電，防止觸電或損壞其他設備。
11.輸入線采用4MM2的軟銅線，輸出及地線采用不小于16MM2的軟銅線。
12.光伏防雷箱（匯流箱）屬于電器類產品，非專業人員，請不要擅自拆卸。

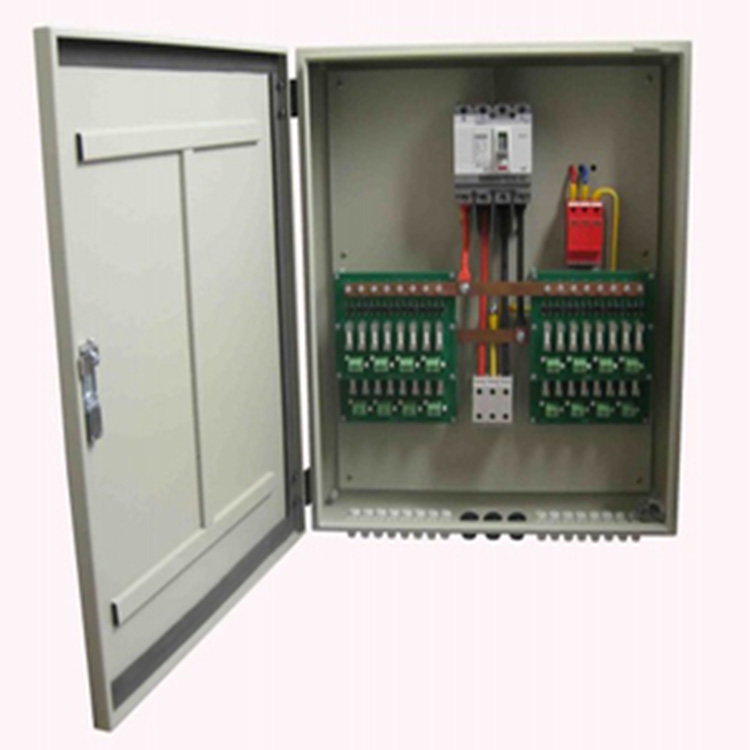

五、產品結構圖
