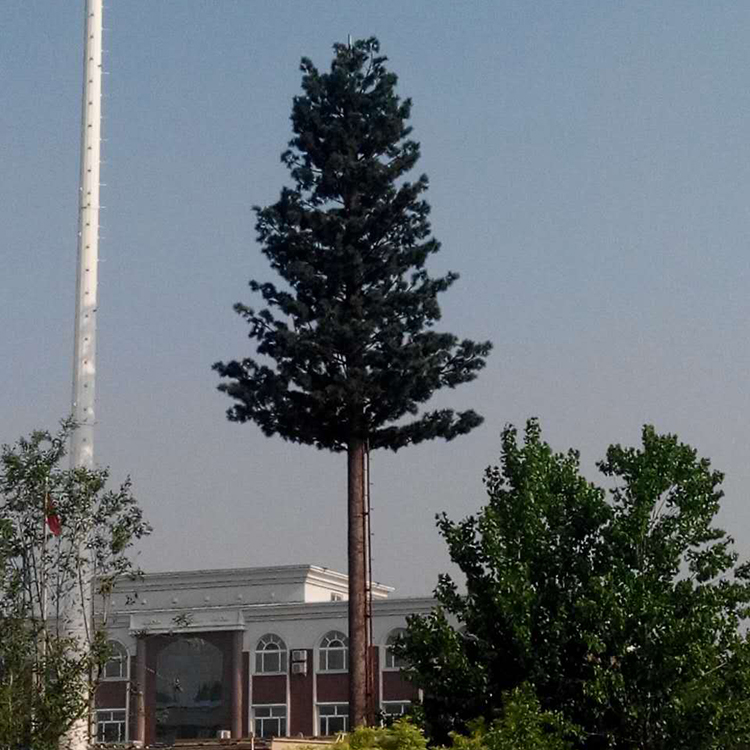

仿生樹型美化天線安裝步驟及注意事項

發布時間：2022-08-08 11:51:39

1、清理基礎地腳螺栓的螺紋部分，去掉用于保護螺紋的電工膠布，在螺紋部分抹上合適的黃油，擰上一個螺母至螺紋的最底部；
2、依靠人力、運輸、搬運或牽引工具等將待安裝的桿體及配件就位；
3、在基礎地腳螺栓附近合適的位置豎立起扒桿（扒桿高度應大于底節桿體長度）；
4、用卷揚機或人工將底節桿體移至扒桿附近合適的位置；
5、用卷揚機或人工將底節桿體豎立起來，使其盡量保持與水平面垂直；
6、用撬棍、麻繩等輔助工具將底節桿體安裝于基礎地腳螺栓上（注意饋線孔、天線及手孔門的方向要與要求相一致）；
7、在每個地腳螺栓上放置一個特制的墊片，擰上兩個螺母；
8、將底節桿體大體調直，擰緊螺母；
9、升高扒桿至不低于第二節桿體高度；
10、用卷揚機或人工將第二節桿體起升至合適高度，通過輔助工具將其安裝于底節桿體上并套好（注意保持兩節桿體的縱焊縫位置一致）；
11、在對稱的兩個方向用兩臺手拉葫蘆將已經套好的兩節桿體拉緊；（拉緊力根據套接處的口徑大小來選擇，此步驟適用于無套管套接型式的桿體）；
12、在第二節桿體的調節螺絲孔內擰上相應的螺栓，通過擰緊或松動不同位置的螺栓，調節第二節桿體使之與底節桿體軸線保持一致（此步驟適用于內套管套接型式的桿體）；在第二節桿體的緊固螺栓孔內擰上相應的螺栓，將兩節桿體擰緊（此步驟適用于內套管套接型式的桿體）；兩節以上的桿重復上述有關步驟，直至將桿體全部套接完畢；

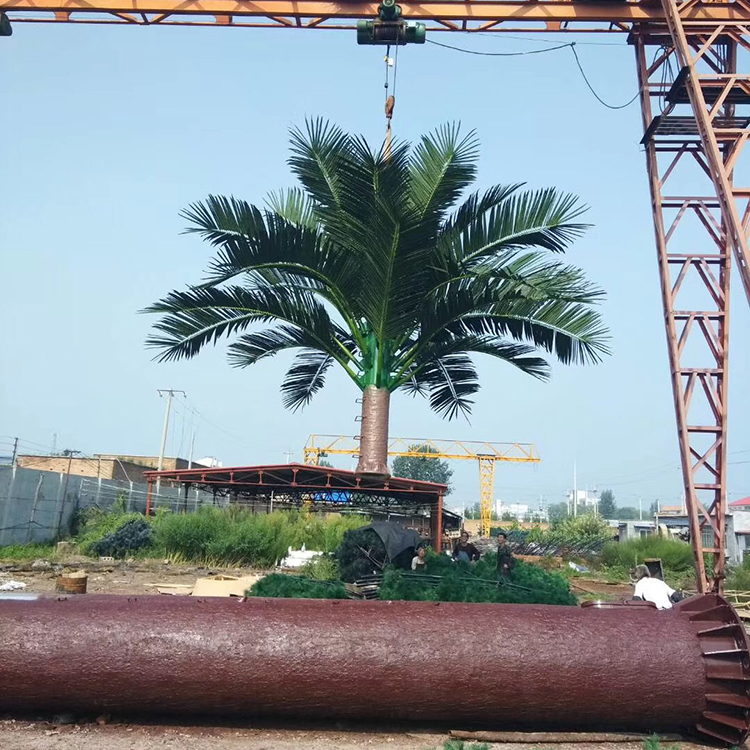

13、從最頂部起向下安裝樹枝（注意樹枝編號要與桿體上的樹枝安裝座的編號一致，此步驟適用于仿真樹桿）；
14、用一至兩顆M10的螺栓將樹枝與樹枝安裝座固定牢固（此步驟適用于仿真樹桿）；
15、用兩臺經緯儀在互相垂直的兩個方向對整個桿體的垂直度進行調節，使其符合有關規范或要求；
16、按相關規范或要求將基礎接地極與桿體焊接在一起；
17、按相關規范或要求安裝天線；
18、安裝饋線并按規范作好固定；

關于基礎
（1）基礎內的預埋錨栓架及法蘭盤應與燈桿基礎配套施工，不得遺漏。
（2）參考地耐力12t/m 。若不足此值，請當地有關設計院另行設計施工。
（3）混凝土強度等級：C25；
（4）基礎錨栓必須用水平尺找平，水平誤差小于3‰；
（5）基礎錨栓螺紋部份用黃油涂抹，再用塑料膠布包扎后方能澆鑄；
（6）預埋電纜引入管選用直徑Φ100mm 的PVC塑料管；
（7）避雷引入用Φ8圓鋼與4＃角鋼焊接成一體，搭接長度不得小于60mm；角鋼長度不得短于1500mm，熱鍍鋅處理后在澆入素砼前打入基礎坑底；整個基礎采用2支，呈對角線排列；
（8）接地電阻小于4歐姆；
（9）混凝土強度達到設計值的90%時，燈桿才能開始進場預裝。
