新能電力調試檢測中心防雷接地工程

發布時間：2022-07-11 10:52:21

1、總述
精密儀器與計算機系統一樣,屬于耐電壓等級低、抗干擾要求高的弱電設備。該企業精密儀器都放置在一棟一樓建筑物內,各設備間單獨配置,相互之間沒有聯系,也沒有與網絡連接,不存在通過信號線產生感應雷電。通過察看現場，現需要為機房精密設備做0.5歐姆的防雷接地。
2、設計依據
2.1.《建筑物防雷設計規范》GB50057-2010
2.2《建筑物電子信息系統防雷技術規范》GB50343-2012
2.3《建筑電氣工程施工質量驗收規范》GB50303-2011
2.4《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-2011
2.5《電氣裝置安裝工程電氣設備交接試驗標準》GB50150－2012
2.6《交流電氣裝置的接地》DL/T-621-2011
2.7《交流電氣裝置的過電壓保護和絕緣配合》DL/T620-2012

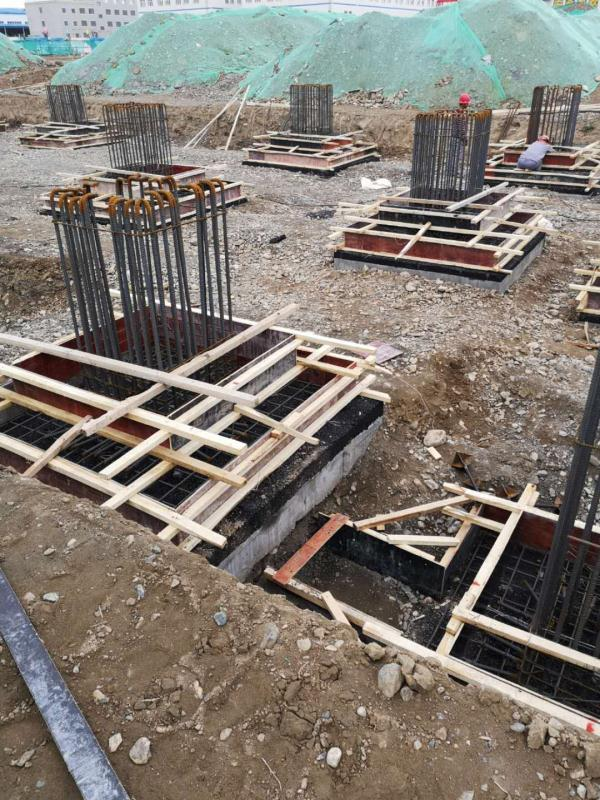

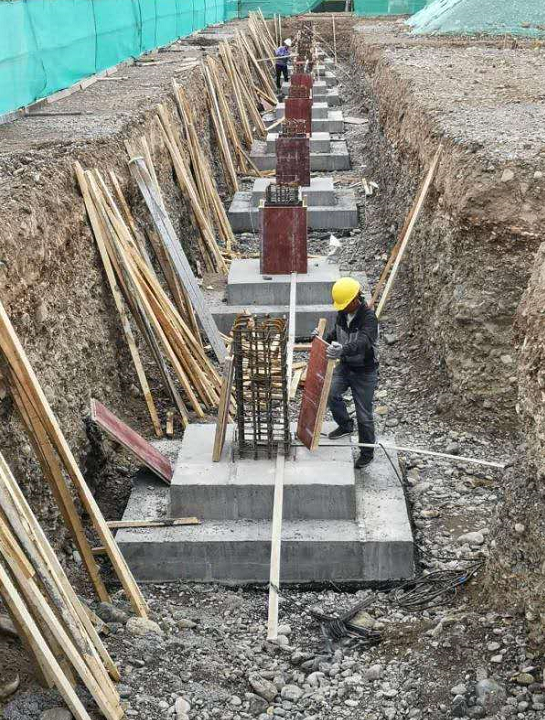

3、現場勘察
精密儀器與計算機系統一樣,屬于耐電壓等級低、抗干擾要求高的弱電設備。該企業精密儀器都放置在一棟一樓建筑物內,各設備間單獨配置,相互之間沒有聯系,也沒有與網絡連接,不存在通過信號線產生感應雷電。通過察看現場，現需要為機房精密設備做0.5歐姆的防雷接地。經技術人員現場勘驗，基本情況如下：施工場地東南高、西北低，空地面積為長約60米，寬約45米，據地質勘查報告顯示，現場土地主要由素填土，圓礫、卵石組成，且卵石密度較大，土壤電阻率為273.63Ω·m，做到0.5歐姆的接地阻值施工難度大，所以現需采用深井接地法配合接地模塊、高效物理降阻劑及復合接地體、石墨線纜等材料高效降阻，接地阻值小于0.5歐姆。

4、設計方案
本次接地采用深井接地法，配合接地模塊、高效物理降阻劑、復合接地體、石墨線纜等材料高效降阻。施工圖紙如下：

4.1、深井施工工藝流程
施工準備—測量放樣—地勘鉆機開鉆—深井中間驗收（合格）—鉆機下桿焊接（防腐處理）—灌注降阻劑—接地極電阻測量

4.2、深井連接安裝施工工藝流程
施工準備—溝槽土石方開挖—溝槽中間驗收—接地模塊安裝—中間驗收—敷設降阻劑—溝槽回填
4.3、施工準備
4.3.1、材料及工具，根據石墨線纜、垂直接地體、降阻劑等材料的計劃，主要工器具如下：

4.3.2、準備好合格焊條，作好焊條貯存工作，嚴防受潮。
4.3.3、施工機具配備：地勘鉆機、交流電弧焊機、十字鎬、鐵鏟、鐵撬、鐵錘等。
4.4、作業條件
4.4.1、施工場地符合施工要求。
4.4.2、施工前對施工人員進行技術交底，讓施工人員了解和熟悉設計及施工規范要求。
4.4.3、做好溝（槽）開挖時的排水措施。
4.4.4、檢查好施工機械（或工具），保證滿足施工要求。
4.4.5、做好施工人員安排計劃，合理配置勞動力。
4.5、測量放線及施工
4.5.1、測量人員根據深井接地施工平面布置圖，放出接地的施工和位置，以標記記號明確。
4.5.2、鉆井技術指標
設計深井20米，直徑110mm,三口，避開場地中間的基礎，靠邊打井，示意圖如下圖，施工采用XY-100型地勘鉆機施工。用直徑130開孔到一定深度，以后用直徑llOrnni鉆井到21米。為了保證深井接地極的安裝，必須將深度做到大于等于21米，特殊地質情況，須加深，以保證達到或者超過設計要求，圓滿解決深井接地需求。該項目投入1臺H-iOO地勘鉆機，結構緊湊，穩定性好，機械傳動功率損失較少，能確保成井的質量和鉆井的垂直度。地勘鉆機鉆孔必須遵守相關地勘鉆井安全規程。

4.5.3、施工員必須提前做好下桿準備，以備鉆孔結束能夠立即安裝深井專用接地極。
2. 4.4接地模塊技術指標
設計非金屬接地模塊及復合接地體共55塊，接地模塊安裝方式為水平安裝，其壩深與間距應該做到“寧深勿淺，寧遠勿近”。
4.6、具體焊接技術要求
4.6.1、針對以下幾種變電所接地工程施工中常見的搭接焊接方式類型，規定以下焊接工藝要求。
扁鋼與圓柱型垂直接地極搭接焊時，除了進行接觸部位兩側的焊接以外，還需制作如左圖所示的弧形卡子，抱焊在接地極和扁鋼上，切實保證焊接面積，卡子每邊與扁鋼搭接的長度不得小于扁鋼的寬度。
4.6.2、接地焊接要求專人焊接。
4.6.3、接地網，所有焊接口均要求清理焊碴后，涂上防腐油漆。
4.7、質量檢査
接地體部分或全部焊接完，焊接部分經防腐處理后，由技術員、質檢員、監理工程師等共同檢査驗收，合格后進行回填隱蔽。
4.7.1、如驗收中存在問題，則需進行處理：對質量檢査中沒有滿足設計要求或

施工規定的，要進行返工處理，直到符合要求重新驗收合格后方可進行下道工序施工。
4.7.2、深井灌注降阻劑：接地體安裝完畢，經有關人員檢査合格，同意隱蔽后方可進行回填。
4.7.3、深井連接安裝：3深井制作完畢以后，需將其直線連接，開挖四條分別邊長58米和43米、深0.6米的接地坑，采用接地模塊、接地棒、降阻劑復合接地體、石墨線纜等進行有效降阻連接。
4.8、質量控制目標及要求
4.8.1、接地裝置所采用的材料符合標準要求及設計要求，并且質量控制資料齊全完整。
4.8.2、接地體焊接部位應清掉焊碴，清理干凈后作防腐處理。
4.8.3、扁鋼與鋼管的焊接必須符合施丄規范規定和設計耍求。
4.9、環境、職業健康安全措施
4.9.1、要求由專業人員操作機械，并且要求取證上崗。
4.9.2、施工用電，由專業電工進行接線和拆線，嚴禁亂搭亂接。
4.9.3、所用電纜線要求經常檢杳，避免漏電現象發生。
4.9.4、人工挖土時，兩人要保持足夠距離，防止碰撞事故發生。
4.9.5、打角樁時，擊錘者前面不能站人，扶粧人應在側面。
4.9.6、深井孔一旦鉆好，及時檢査，進行下道工序施工，以免塌方。
4.9.7、所有材料堆放整齊，避免被車壓壞扭曲。
4.9.8、施工人員必須佩戴安全帽。
5、驗收
接地測試由防雷檢測資質第三方檢測，按GB/T 21431-2015標準檢測；接地建造過程接受業主方的監督監造，并按提供的整改意見進行修正；甲乙雙方共同組織整體驗收。
6、特別備注
現場若考慮制作兩套或以上獨立接地系統，經技術人員現場勘驗
