大型油氣儲存基地雷電預警系統基本要求

發布時間：2022-06-10 15:18:36

一、適用范圍
本文件明確了大型油氣儲存基地雷電預警系統的基本功能、系統構成、技術指標和預警分級、應急響應、運行維護等基本要求。

二、標準依據
GB/T 27962 氣象災害預警信號圖標
GB/T 38121 雷電防護雷暴預警系統
GB/T 40619 基于雷電定位系統的雷電臨近預警技術規范
T/CECS 688 雷電預警系統技術規程
T/CMSA 0012 爆炸和火災危險場所雷電監測預警技術要求
QX/T 262 雷電臨近預警技術指南

三、基本功能
雷電預警系統通過實時采集雷電相關信息，實現對大型油氣儲存基地及鄰近區域雷電活動的實時監測、全面感知、臨近預警，基本功能如下：
1.雷電實時監測，具備實時探測地面大氣電場等雷電特征參數功能。
2.雷電臨近預警，包括雷電預警級別、雷電預警時間、預警區域、預警解除等信息。
3.雷電歷史數據統計查詢，具備覆蓋區域內雷電預警信息查詢、統計分析功能。
4.具備與全國危化品風險監測預警平臺進行數據交互功能。

四、系統構成
雷電預警系統由雷電探測模塊、數據處理模塊和用戶端等部分組成。

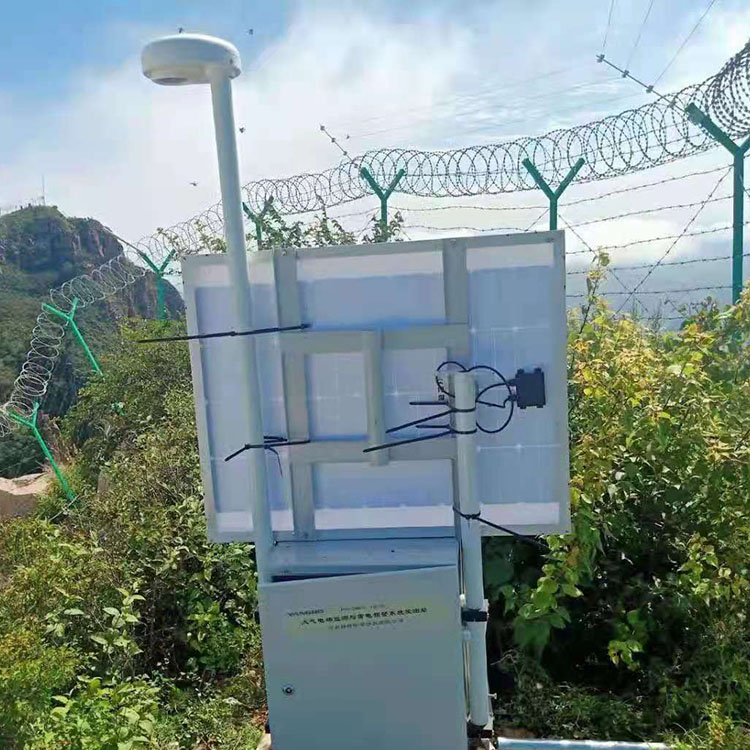

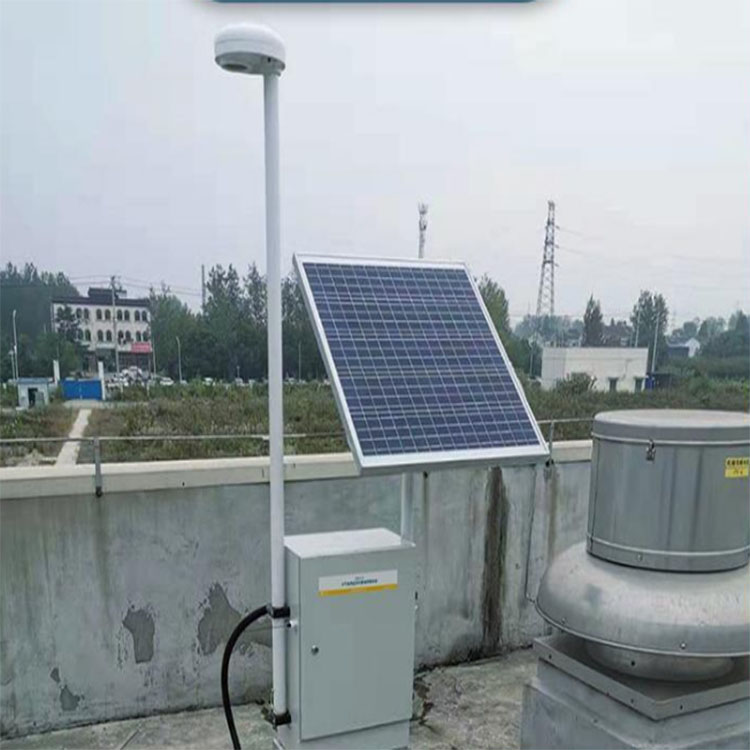

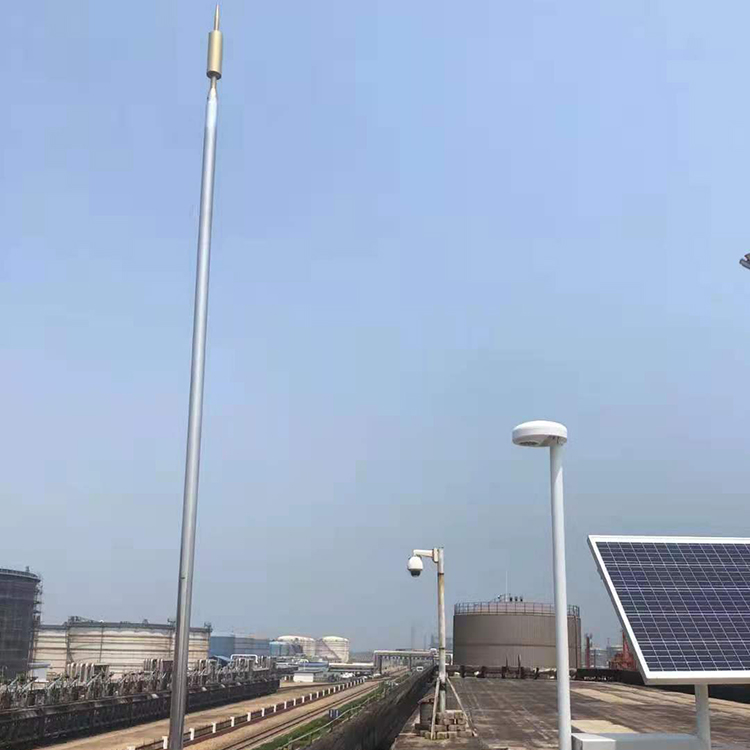

1.雷電探測模塊：由大氣電場儀、閃電定位系統、多普勒雷達等一種或多種方式組成，其中大氣電場儀應在大型油氣儲存基地本地裝設，閃電定位系統和多普勒雷達探測數據宜通過第三方獲取。
2.數據處理模塊：應配置支持雷電探測數據的通信、接收、存儲、計算與應用發布的硬件和軟件。
3.用戶端：包括電腦端、移動端、數據接口服務等一種或多種不同類型。
五、技術指標
1.雷電預警提前時間不低于10分鐘。
2.雷電平均有效報警率不低于80%。
3.探測半徑不小于10千米。
4.大氣電場探測精度優于±5%。
5.具備三級雷電預警功能。
6.雷電預警歷史數據儲存時間不低于3年。
7.現場安裝的雷電探測模塊應滿足大型油氣儲存基地電氣防爆要求，防護等級不低于IP65。
8.雷電探測模塊壽命不小于3年。

六、預警分級
雷電預警信息分為三級：
1.一級預警：可能有雷電活動，覆蓋區域的大氣電場正在增強，電場出現波動，地閃回擊點發生位置位于距大型油氣儲存基地10千米以外的臨近區域，有造成雷擊事故的可能。
2.二級預警：雷電發生的可能性較大，覆蓋區域的大氣電場快速增強，電場變化波動加劇，地閃回擊點發生位置距大型油氣儲存基地5-10千米，造成雷擊事故的可能增加。
3.三級預警：即將發生雷電，覆蓋區域的大氣電場劇烈波動，地閃回擊點發生位置距大型油氣儲存基地0-5千米，造成雷擊事故的可能性大。
七、運行維護
1.每年雨季之前，應及時對硬件設備、網絡接口、軟件平臺及周邊環境進行檢查，確保雷電預警系統處于正常運行狀態，包括傳感器（探頭）、主機、機箱內溫濕度條件、太陽能組件電池板、蓄電池等。
2.無法正常接收雷電探測模塊數據時，應立即檢查設備運行狀態及通信情況。
