本爆破器材庫（炸藥庫及雷管庫）防雷方案所設計的建筑物直擊雷防護均為第一類防雷建筑物。

本工程中，接閃針的保護范圍采用滾球法計算。滾球半徑：一類30m 。
炸藥庫防雷

三、設計依據

1 、GB50057-2010 《建筑物防雷設計規范》；

2 、GB50089-2018《民用爆炸物品工程設計安全標準》

四、設計方案

（一）直擊雷防護（一次防雷）設計：

1 、炸藥庫（雷管庫）防直擊雷（一次防雷）及接地設計：

根據GB50057-2010 《建筑物防雷設計規范》第4.2.1.5 條：獨立接閃針和架空接閃線( 網)的支柱及其接地裝置至被保護建筑物及與其有聯系的管道、電纜等金屬物之間的距離, 應符合下列表達式的要求,但不得小于3m：

① . 地上部分：當hx＜5Ri時,

Sa1 ≥0.4(Ri+0.1hx)

② . 地下部分：Sel ≥0.4Ri

式中Sa1- 空氣中距離(m)；

Se1- 地中距離(m)；

Ri- 獨立避雷針或架空避雷線(網)支柱處接地裝置的沖擊接地電阻(Ω) ；

hx- 被保護物或計算點的高度(m)。

兩座炸藥庫尺寸相同（單位：米）為：基礎16 ×7×3.5（長、寬、高），炸藥庫尺寸相同（單位：米）為：基礎17×14×3.5（長、寬、高）；3-4炸藥庫有裝卸平臺1.2，庫房前面地面低于建筑物基礎平面約0.3米。本工程取hx=5米進行計算：

計算：Ri 取10Ω，hx=5 m ,經計算地上部分：當hx＜5Ri時,

Sa1 ≥0.4(Ri+0.1hx) =0.4（10+0.1×5）=4.2米

地下部分：Sel ≥0.4Ri =0.4×10=4米

Sa1=4.2m, Se1=4m 。

炸藥庫防雷

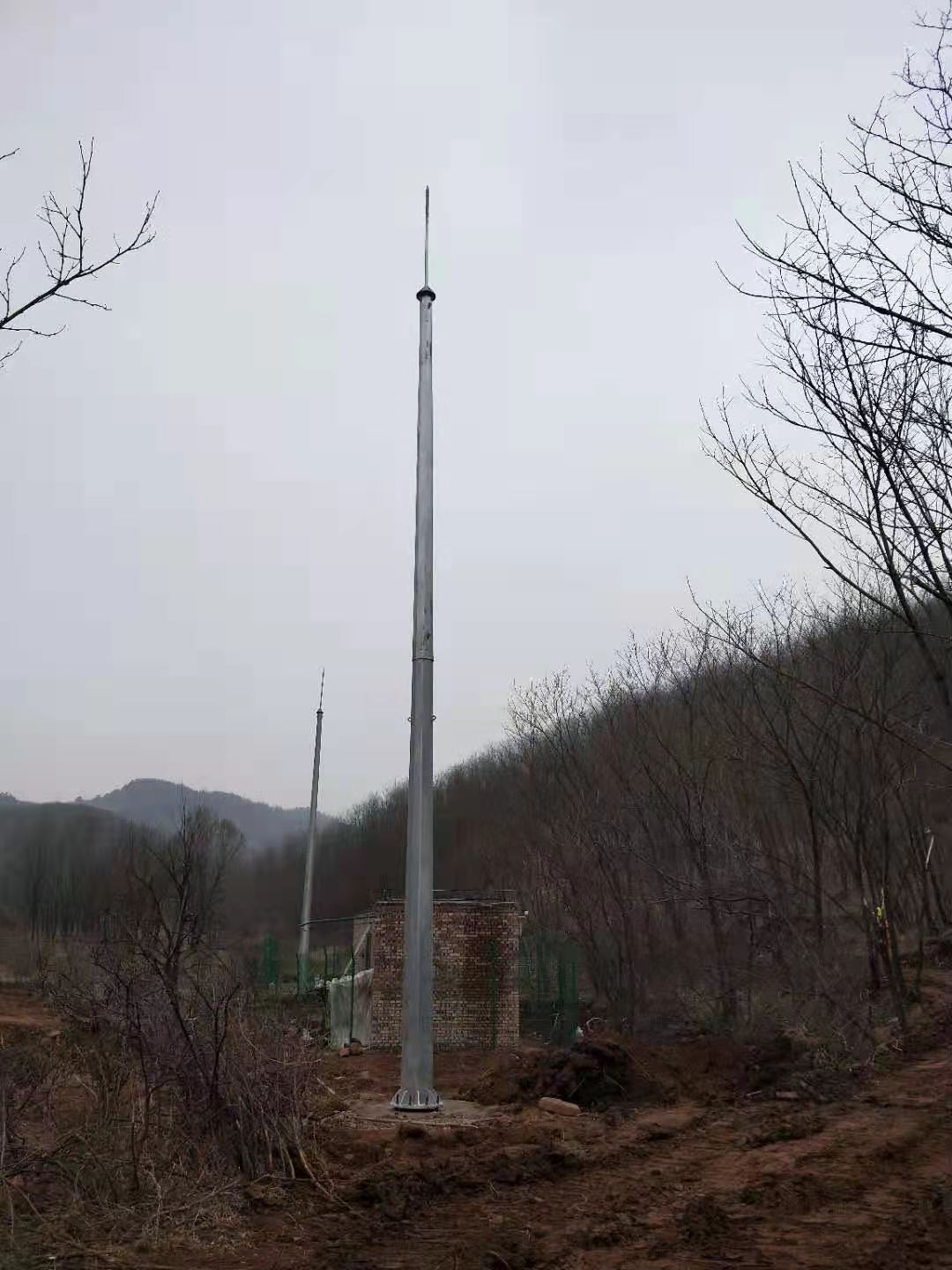

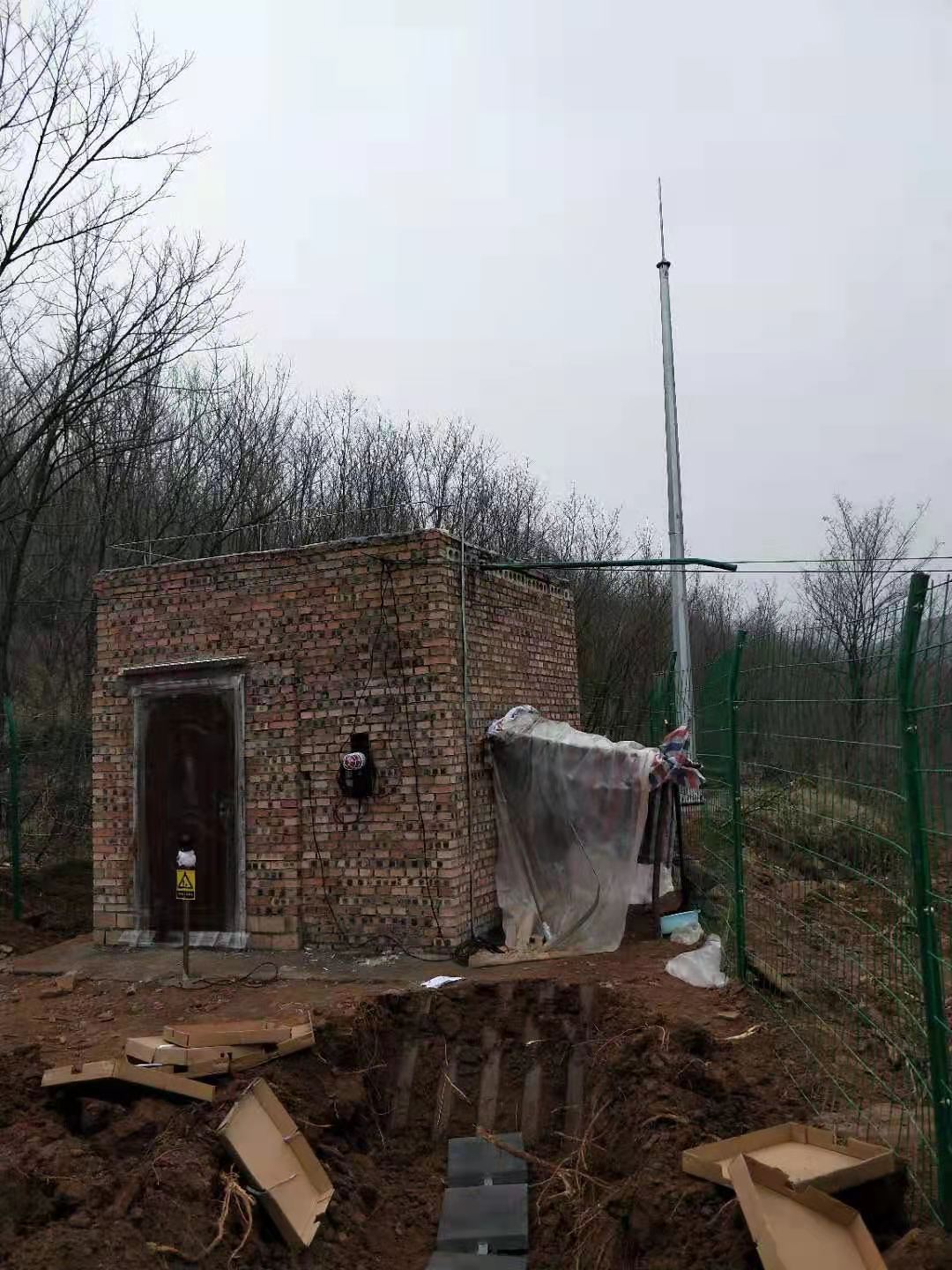

設計在雷管庫前屋檐到中部7 米處，三塔一線設計，3#避雷針距離4號炸藥庫房外檐7米處，2# 避雷針距離1號炸藥庫房外檐7米處，1# 避雷針距離雷管庫房外檐6米處，各立一座20米高的避雷線塔，作為炸藥庫的直擊雷防護措施。等高避雷線塔間距分別為73 米及41米，均大于40m小于80m,避雷線弧垂取HC=3.2m，可知避雷線最低點為15.6 m，最高點為20 m。

避雷線在hx 高度的ｘｘ′平面上的保護寬度，按下式計算：

經計算可得：最小保護寬度Bx1=10.35m, 最大保護寬度Bx2=11.3m。

由庫房尺寸及現場實際位置可知，炸藥庫避雷線垂直下點到屋檐最遠點8m, 雷管庫避雷線垂直下點到屋檐最遠點9m,

均小于Bx1=10.35m 。滿足保護要求。。
