智能防雷/防雷智能在線監測系統的組成部分

發布時間：2023-02-16 14:36:30

所謂智能防雷系統是將云計算、移動互聯網和物聯網技術引入到綜合防雷措施中，并通過軟硬件系統的集成，開展特定區域雷電預警、智能化防雷、智能化監測，將被動防雷升級為主動防雷，實現防雷減災的主動預防，從而有效降低雷擊風險。徐航航空為您分享智能防雷系統的組成部分，具體如下：
一、雷電預警預報

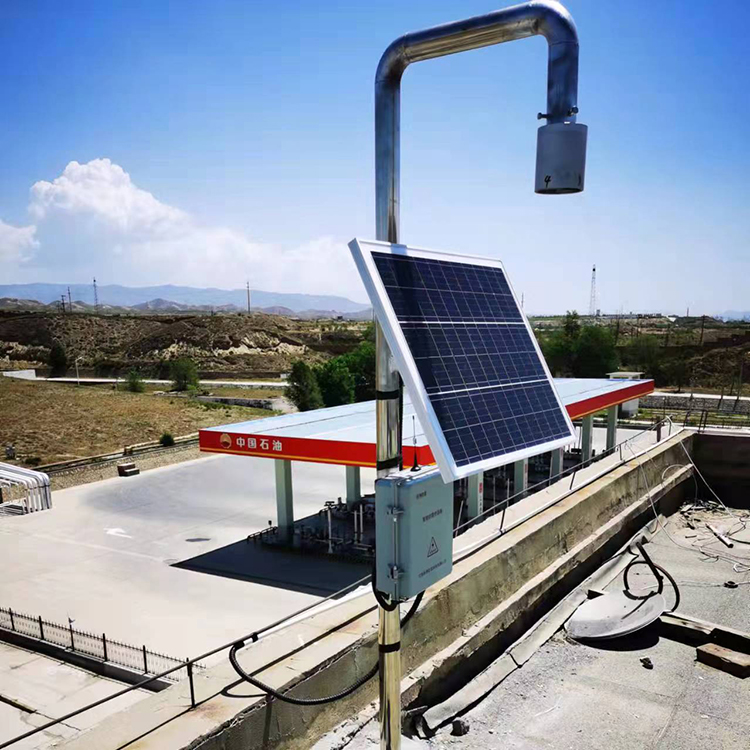

目前直接的監測手段是通過大氣電場儀和雷電定位系統來實現的。雷電現象源于雷云內部的大量電荷積累，大氣電場場強變化代表了雷云電荷擊雷程度。雷暴云帶電并聚集，對地產生強電場，金屬在電場力的作用下產生感應電荷。通過監測雷雨云中強電荷的極性、強度、分布及其發展演變，對雷電災害發生時間、方位、強度、移動方向等，提前做出雷電預警預報是非常科學的。
二、防雷設施在線監測系統
防雷設施在線監測系統是通過物聯網與云存儲技術的結合，提供防雷與其他環境在線監測。防雷設施在線監測系統主要監測的對象是接地電阻、雷電流、浪涌保護器（SPD）等。該系統的組成部分如下：
1.雷電流在線監測
雷電流在線監測是基于羅氏線圈傳感器技術精確還原雷擊峰值、極性、能量,可以在線監測1路雷電流的峰值、極性、能量及雷擊發生時間、次數數據,并在雷擊發生后及時報警。雷電流監測是采用柔性羅氏線圈檢測雷電流數據,通過測量電流的互感器,輸出信號是電流對時間的微分,這個微分信號通過一個積分器,就可以真實再現被測電流。
2.接地電阻在線監測儀
接地電阻在線監測的基本原理是三點法（也可以測量6個點）和回路法兩種。其中回路法原理是：傳感器由電壓線圈與電流線圈組成,電壓線圈先給被測接地回路一個激勵脈沖信號,在被測回路上感應一個脈沖電勢E,在電勢E 的作用下將在被測回路產生電流I。傳感器分別對E及I進行測量,并通過公式:R=E/I 即可得到被測回路電阻。其可以在線監測接地引下線的連接狀況、回路接地電阻、金屬回路連接電阻,可實現在線測試、非接觸測量、實時監測的功能。配有LCD液晶顯示屏的型號產品可在現場直接查看接地電阻監測值,并通過按鍵設置接地電阻監測報警的上限值,監測值超標時采用聲光兩種方式報警。
3.浪涌保護器（SPD）在線監測
SPD在線監測的主要是浪涌保護器(SPD)劣化程度、浪涌保護器(SPD)遙信、浪涌保護器(SPD)動作次數、空氣開關狀態、三相電壓、環境溫濕度。
浪涌保護器（SPD）漏電流監測：采用μA級漏電流傳感器。這是一種利用零磁通電磁感應原理將被測交流漏電流(小電流)轉換成按比例輸出的電壓或電流信號的測量模塊,具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點；
浪涌保護器（SPD）遙信監測：浪涌保護器（SPD）脫扣裝置脫扣時會帶動遙信告警開關動作智能分析儀內的單片機檢測到遙信告警開關量狀態變化后會報警提示 SPD失效；
浪涌保護器(SPD)動作次數監測:配有雷擊次數傳感器 (電流互感器),當SPD動作時,分析儀內的單片機檢測到雷擊次數傳感器感應到的電流值,經過判斷后確定是否計數一次；
后備保護器狀態監測：通過單片機檢測空開端的輸出電壓值(模擬量)來判斷后備保護器的脫扣狀態；
三相電壓監測：這部分功能的實現主要是通過電流型電壓互感器、三相電能計量芯片及單片機實現。
4.防雷設施在線監測管理平臺
防雷設施在線監測管理平臺是通過智能網關，接收雷電流、接地電阻值、浪涌保護器（SPD）等的監測數據，對監測數據進行分析，對超過正常值立即報警, 提升安全管理水平。
上述這些是智能防雷系統的主要組成部分，并發揮著重要的雷電防護作用，適用于通信、石油石化、電力、交通等各個行業。
