氣象風桿

大氣環境氣象儀器支架

產品描述：一、產品簡介

氣象風桿是固定風向風速傳感器的專用支架，配上其它附件可以安裝室外型自動氣象站數據采集器、各類氣象傳感器和小型防輻射通風罩等。風桿主體由高強度
咨詢熱線：17714306975

一、產品簡介

氣象風桿是固定風向風速傳感器的專用支架，配上其它附件可以安裝室外型自動氣象站數據采集器、各類氣象傳感器和小型防輻射通風罩等。風桿主體由高強度鋁合金或不銹鋼制成，零部件采用不銹鋼或經過電鍍處理的材料。因此，該風桿具有材質強度高、外形美觀、安裝方便、防腐蝕性能好的特點，可廣泛應用于城市、野外或海島等不同的環境。

風桿標準配置有10米、6米、5米、3米等多種規格，也可根據用戶需求定制尺寸和顏色。

二、技術特點

1、完全符合氣象標準，氣象系統用設備

2、體積小、重量輕，易于安裝

3、主桿為高強度鋁合金或不銹鋼，外觀新穎；

4、拆分可傾倒式；

5、易于安裝和維護。

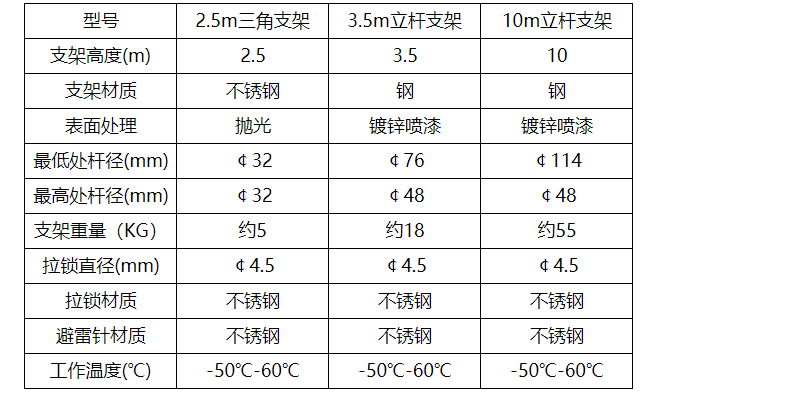

三、技術指標

四、施工安裝

1.主體桿地基應按照地基施工圖的要求進行施工

地腳螺栓（M20×320、M20×400）應和安裝定位板同時澆灌施工

2.主體桿的裝配

打開包裝后，拆掉所有的包裝紙的泡沫紙，拉出中桿、上桿到端位置，在中桿的連接套上鎖釘對準底桿的長槽內。在中桿和底桿的上部用6個M6×20螺釘和彈簧墊圈緊固裝配上桿部件與中桿部件安裝相同。將兩組拉繩卡箍按照安裝圖的要求分別安裝在上桿和中桿上。

將避雷針安裝在上桿的頂部，將卡箍用螺母緊固，避雷針引線端固定在避雷針下端，引線電纜可以從上桿上部穿線孔穿入桿中，從底桿下端引出，在穿線孔上面用卡子將電纜壓緊。

風橫臂安裝在上桿的頂端，風傳感器電纜可以從上桿上部穿線孔穿入桿中，從底桿下面引出，在穿線孔上面用卡子將電纜壓緊。在裝配過程中應注意避免損壞主桿表面的漆層。

3.主體桿的安裝架設

將底座用M20螺母及墊圈安裝在地基上，見安裝圖。用水平儀和羅盤調平后緊固螺母，松開并卸下東面地腳螺栓上端螺母，將底座放倒。

將主體管呈東西放倒在地基旁，將底桿插入底座，用兩個M8×35螺栓和彈簧墊圈緊固裝配。

調整好風橫臂的南北向，安裝好鋼絲拉繩以后，就可以豎立主體管，并將東向的地腳螺栓上端螺母安裝緊固。

4.拉繩和安裝

在主體管豎立之前，將索具套環套入卡箍的孔中，將鋼絲拉繩的一端通過索具套環用兩個鋼絲繩繩夾緊固。

主體管豎立固定后，將鋼絲繩的另一端穿入索具螺旋扣一端孔中，用兩個繩夾緊固，將吊環螺釘緊固在地腳螺栓上，然后將索具螺旋扣的開口端套在吊環螺釘孔中，調整索具螺旋扣使鋼絲拉繩繃緊。

5.避雷裝置的安裝

避雷針引線與防雷板緊固連接，接地裝置防雷板的埋設按照防雷實際要求進行。

6.維護保養

應經常檢查鋼絲繩的緊固性和地腳螺栓的緊固性，尤其是經常刮風的季節。

當檢修需要放倒主體管時，應注意避免損壞傳感器和桿的油漆表面。

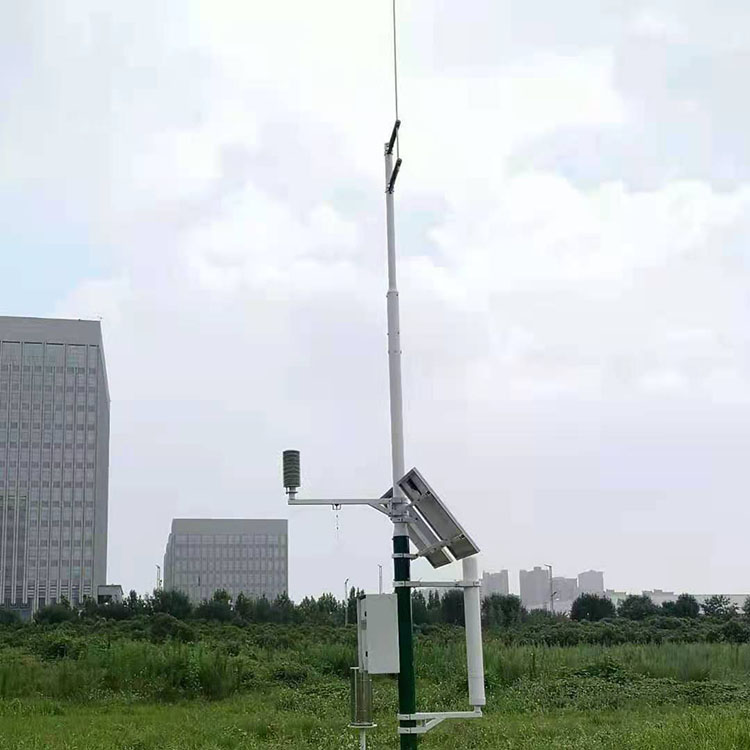

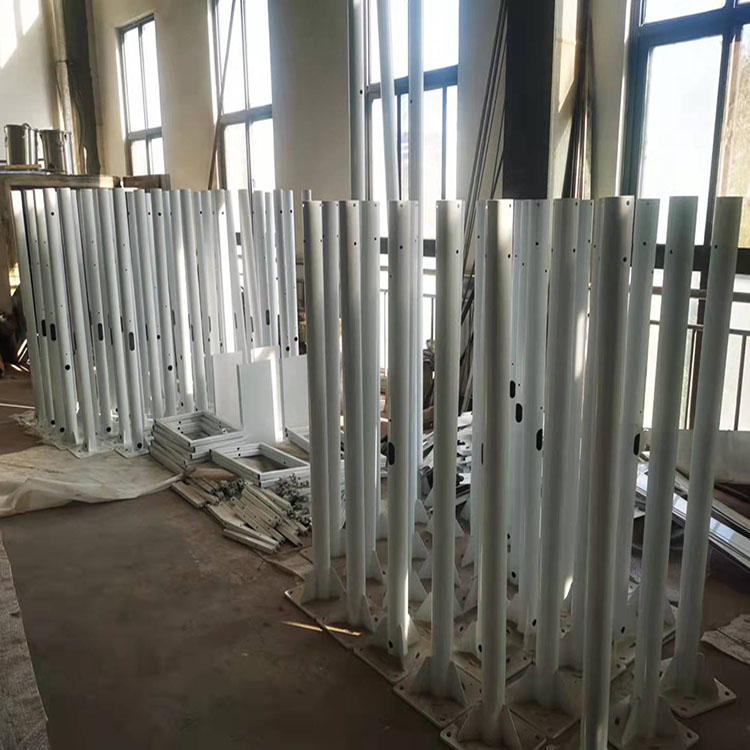

五、產品示意圖

氣象風桿
