接地模塊

燒制石墨型接地模塊-圓柱形

產品描述：燒制型接地體工作原理和特點
地網的接地電阻主要由接地體、連接材料、輔助接地體組成，其中接地體與土壤的接觸電阻和入地電流在土壤中的擴散電流是接地電阻的主要
咨詢熱線：17714306975

燒制型接地體工作原理和特點
地網的接地電阻主要由接地體、連接材料、輔助接地體組成，其中接地體與土壤的接觸電阻和入地電流在土壤中的擴散電流是接地電阻的主要部分。
傳統的接地體多為金屬導體，如扁鋼、圓鋼、角鋼、鋼管、銅棒、銅板等。用傳統接地材料做地網受季節影響較大，接地電阻不夠穩定，鋼材及鍍鋅扁鋼地網使用壽命相對較短，在土壤電阻率特別高的條件下難以解決接地問題。純銅接地材料成本高并且容易腐蝕。
燒制型系列接地模塊以高導電性、穩定性、耐腐蝕、不質變的膨脹石墨材料為主體，在1200度高溫煅燒、具有以下特點：

采用化學穩定非金屬導體材料作為模塊的導電介質，其導電性不受季節影響；
能吸濕保濕、能保持與土壤有效接觸，接地電阻低；
在高土壤電阻率地區，能有效降低地網接地電阻；
耐大工頻和沖擊電流沖擊，電阻穩定；
耐腐蝕、無毒、使用壽命長、安裝簡便；
連接材質有石墨線纜、石墨連接螺栓、柔性石墨線、鍍鋅扁鋼、鍍銅扁鋼、鍍錫等材料可以選擇；

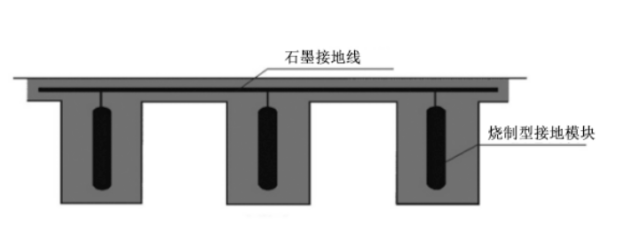

施工示意圖

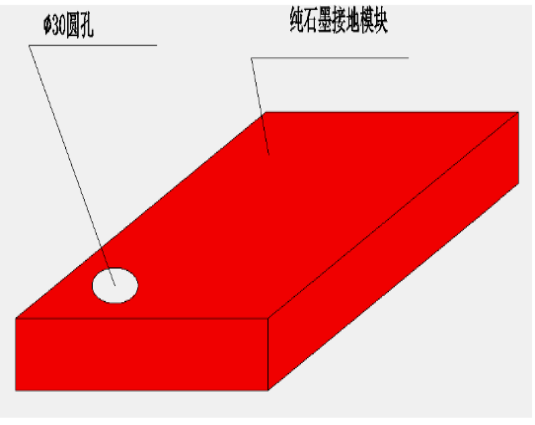

二、燒制石墨型接地模塊-方形（450mm*450mm*20mm）

燒制型接地體屬物理型低阻接地模塊，其石墨材料對土壤親合力極好，不腐蝕，不變性，無污染，無毒害，在潮濕水浸或深層凍土環境下電阻穩定性好，使用壽命長，適用于多點施工和復雜地形及缺水地區的接地工程，在高土壤電阻率地區，能有效降低地網接地網接地電阻，且運輸方便、易安裝、免維護。
  模塊采用非金屬導電材料為主體，導電率低，性能穩定。埋入土壤中不降解，不含腐蝕性離子，使用壽命長，安全環保。該產品工藝獨特、抗壓強度高，擁有專利證書、綜合性能指標國內領先。
   接地模塊相對于普通鋼接地極直徑增大很多，在相同故障電流的情況下，能更快的將故障電流導入大地。另外，在接地體上以多通道分散布置，在多通道分散布置，在多雷地區，接地模塊有很好的降低大電流沖擊的作用。由于該尺寸較傳統接地體大，與土壤的接地面積也增大，降低接觸電阻。

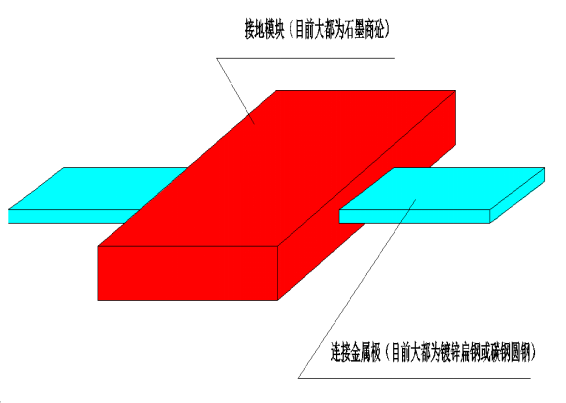

工作原理接地模塊原理
   模塊埋置土壤中后，與土壤緊密接觸，大幅度地擴大了接地體的散流面積，有效地降低了接地電阻。模塊特有的保濕、吸濕性，使其周圍附近的土壤保持較低的電阻率，進一步改善了接地體的導電性能。

應用范圍：
1、發電廠、變電站、開關站、炸藥庫、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地；
2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地；
3、各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔等防雷接地；
4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。

三、燒制接地模塊技術參數：
1、體積密度指標不小于1.68g/cn³。
2、電阻率指標不大于8.5μΩ·m，相當于一個良好的金屬導體（不銹鋼、純銅等），有利于建設高品質的地網。
3、灰分指標不大于0.20%
4、抗壓強度指標不小于30MPa,在接地網施工中，可以充分夯實，提高大突波電流的宣泄！
5、抗折強度指標不小于13.5MPa,在接地網施工中，
6、彈性模量不大于10.0CPa.
7、熱導率(100℃)不小于90W/(m·K)
8、熱膨脹系數（室溫至600℃）不大于2.8 10^-8/℃
9、吸水保濕性能好，由于本產品是燒制而成，因此在模塊內部充滿很多氣孔，這樣和水的親和程度很好，能夠起到保水的作用，在特別適合干燥土壤的接地使用。
10、無污染、對周邊的土壤不會改變，適應很多特殊高要求環境。
11、采用紙箱或者木箱包裝，節約了模塊運輸成本。
