提前放電避雷針

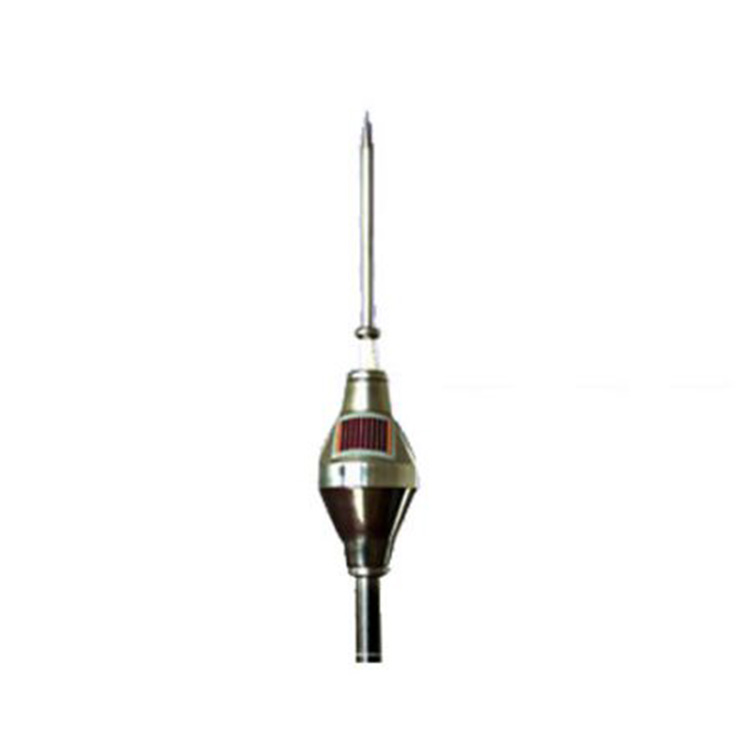

Satelit3衛星光電避雷針

產品描述：一、產品特點
1.304L實心不銹鋼針尖；
2.304L實心不銹鋼放電間隙；
3.合成樹脂絕緣體；
4.高壓組件；
5.重量4kg

二、衛星光電避雷針由3部分組成：
咨詢熱線：17714306975

一、產品特點
      1.304L實心不銹鋼針尖；
      2.304L實心不銹鋼放電間隙；
      3.合成樹脂絕緣體；
      4.高壓組件；
      5.重量4kg

二、衛星光電避雷針由3部分組成：
      針尖、放電間隙、針體
      1.針尖和放電間隙均采用優質304L不銹鋼制造（實心），針體外殼同樣采用304L不銹鋼制造，電子控制電路安置在針體內部，并使用環氧樹脂完全封固，大幅度提高了電路的絕緣和抗老化性能。
      2.避雷針的外露電子部件，包括安裝在針體外部，一體化設計的柔性光電池和電場探測器；
以及自檢信號發射天線，均進行了高可靠絕緣處理，完全隔絕了接閃電流的侵入。
      3.避雷針使用的柔性光電池由英國宇航公司制造，具有與太空站能源板光電池相同的品質，經過活性處理的聚四氟乙烯（特富龍）表面材料可防積塵，不易老化和破裂；具有超長的使用壽命和不可破壞性。

三、相對于普通提前放電避雷針，衛星光電避雷針具有下列優勢：
      1.內部激發的高壓直接作用于針尖產生提前先導，針尖電壓水平穩定。
      2.柔性光電池和蓄電池共同提供能源，無需從外部能源或大氣電場獲取電能。
      3.具有遙測功能，無需接觸測試。
四、衛星光電避雷針產品型號:
      1.Satelit3-25
      2.Satelit3-45
      3.Satelit3-60

五、衛星光電避雷針保護半徑
      按NFC17-102規定，針尖應高于被保護物水平面2m(h1)以上。當避雷針高度不同時(h2,h3,…hn)，其保護范圍（半徑）分別為Rp2,Rp3…Rpn，計算公式應考慮被保護物的防雷等級、當地的雷暴活動情況和地質地貌。
      “satelit3”的保護半徑與高度(h)有關，與它的啟動搶先時間（型號）有關，以及與所選的保護級別有關：
      當h≥5時， ;
注：公式中,Rp為所考慮的水平面上的保護半徑h為針尖相對于被保護物頂部的水平高度差D為滾球半徑（閃擊距離）
      第一類建筑物為20m(GB50057-94規定D=30m)
      第二類建筑物為45m
      第三類建筑物為60m
      △L為“satelit+”的上行搶先距離
      △L=V（米/微秒）·△T（微秒）
      V為先導傳播速度，實驗數據表明：V=1米/微秒

六、避雷針安裝說明
      1.依據防雷類別和建筑物防雷的面積，確定選用一支或數支衛星光電避雷針（預放電避雷針）。
      2.每支衛星光電避雷針（預放電避雷針）安裝必須高于被保護物至少二米。防雷產品的選型請參照選型表。
      3.每支衛星光電避雷針（預放電避雷針）必須與避雷接地地網相連，必須兩根以上引下線（下導體），所有在安全保護范圍內的金屬設備必須進行等電位連接，可選用等電位連接器。
      4.引下線（下導體）應作斷接卡和在附近地面作絕緣防護，建議安裝雷閃計數器（雷擊計數器）。
接地體、接地電阻，地網標準應該符合中國防雷標準GB50057-94要求。
      （1）衛星光電避雷針（預放電避雷針）
      （2）支撐桿
      （3）引下線（下導體）
      （4）雷閃計數器（雷擊計數器）
      （5）斷接卡
      （6）護套
      （7）接地系統（地網，接地電阻，接地體應符合要求）

產品展示
