提前放電避雷針

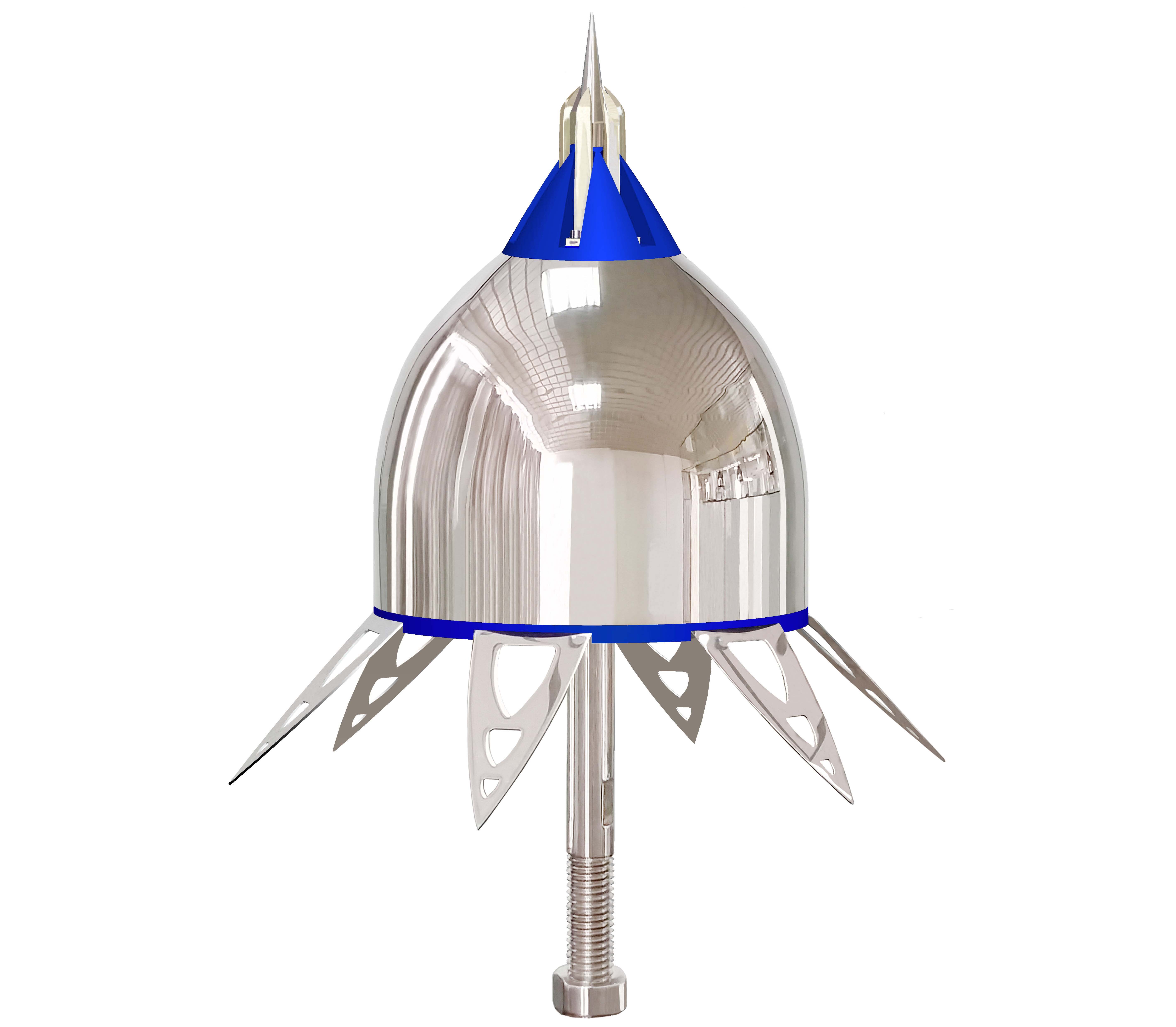

SMT-ESE60提前預放電避雷針

產品描述： “SMT-ESE60 提前預放電避雷針避雷針”參數說明是否有現貨：是認證：官方高壓實驗室性能測試認證，專利認證品牌： TSTLP 保護等級： I類，II
咨詢熱線：17714306975

“SMT-ESE60 提前預放電避雷針避雷針”參數說明

是否有現貨：	是	認證：	官方高壓實驗室性能測試認證，專利認證
品牌：	TSTLP	保護等級：	I類，II類，III類，IV類
**放電電流：	≥ 200KA (10/350 μs)	外殼材質：	304不銹鋼
型號：	SMT-ESE60	提前放電時間：	60μs
產品重量：	4.5kg	抗風力強度：	≥40 m/s
上行搶先距離：	60M	保護半徑：	參照以下保護半徑表
主針長度：	408mm	依據標準：	法國 NFC17-102_2011；GB/T T16927.1-2011 Part 1
產量：	3000

“SMT-ESE60 提前預放電避雷針避雷針”詳細介紹

SMT-ESE避雷針產品優勢特點：
‥依據法國**標準NF C 17-102:2011設計、并通過權威官方高壓實驗室性能測試認證，通過CE認證，榮獲**專利(專利號：2013300191382)；
‥提前放電功能：經高壓實驗室測試中心測試，與傳統避雷針相比具有提前放電功能，提前放電時間為66.33µs；
‥完全主動式，內置高端電觸發裝置。（無需外接電源,只有當閃電發生前才會主動激活,無放射性不對周圍環境構成任何損害和**；
‥同等安裝高度,比傳統富蘭克林避雷針具有更大的保護范圍、接閃更準確；
‥工作穩定,不受任何惡劣的天氣的影響；
‥經久耐用免維護,耐腐蝕，抗風力強，受雷電多次雷擊不生銹；
‥外觀優美，安裝簡單，多型號滿足不同建筑物和項目需求的雷電防護。

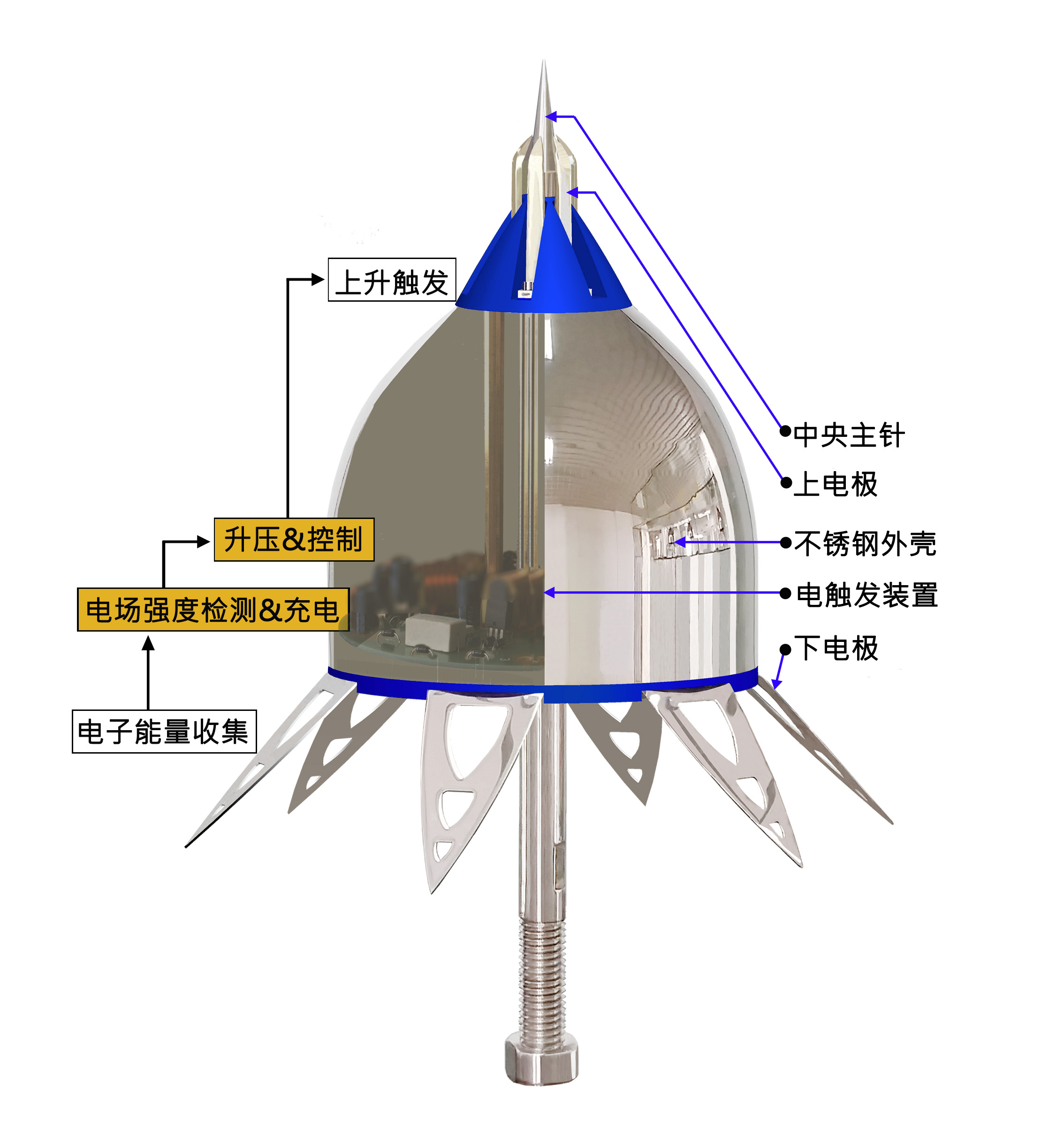

產品結構原理圖
中央主針：被固定在支撐桿上用引下線與大地連接，形成一條完整的接閃路徑，將閃電電流引入大地；
上電極：通過與中央主針形成提前先導；
不銹鋼外殼：用來保護電觸發裝置；
電觸發裝置：用來處理轉化下電極的收集的電能量，并促使中央主針與上電極產生**放電形成提前先導；

工作原理
雷電云層形成時 , 云層和地面之間的大氣會形成一個電場（其強度可達幾千甚至上萬伏高壓每米） , 因而使地面凸起部分或金屬物開始出現電暈放電現象 ( 圖 A).
當雷電云層內部形成一個下行先導，閃電電擊便開始，下行先導以階梯式向地面發展（圖 B ）
當下行先導發展到離地面一定高度時，地面凸起部分或金屬物會產生上行先導向上傳播并*終與下行先導會合形成接閃，此時閃電電流便流過形成通道。 TSTLP® 提前預放電避雷針通過其下電極從自然界的電場中吸收電子流（能量）并儲存于針內部的觸發裝置。在閃電發生前，電場強度會迅速增強，當貯存的能量達到某一定程度時便會啟動觸發裝置使電壓迅速升高，從而使上電極與主針產生火花，并使周圍空氣離子化，形成**放電。進而在閃電發生前的剎那間產生一個比鄰近高點更早的上引通道首先與下行閃電會合（圖CD），形成對建筑物的保護。

保護半徑
TSTLP®-ESE避雷針保護半徑與其安裝于被保護物的水平高度，其有效性（提前預放電的時間）及所選的保護級別有關以下公式計算半徑保護須考慮被保護物的防雷等級，當地雷暴頻率以及地質地貌。
Rp = h × Rp(5)/5 當2 m ≤ h ≤ 5 m時；
式中：
Rp (h) (m)：指定高度h的保護半徑
h (m) ：提前預放電避雷針尖相對于被保護物體頂部的高度差
D (m) ：**類建筑物保護為20m
第二類建筑物保護為30m
第三類建筑物保護為45m
第四類建筑物保護為60m

SMT-ESE60對建筑物的雷電防護
TSTLP® ESE避雷針安裝應遵循具體**或地區的《建筑物防雷設計規范》
以下為安裝示意圖是參照世界*權威的法國NF C 17-102_2011 標準.
