一、設計依據及相關標準：

GB 50057 《建筑物防雷設計規范》（2010版）
GB 50343—2012《 建筑物電子信息系統防雷技術規范》
GB 50054-95 《低壓配電設計規范》
GB 50174-93 《電子計算機機房設計規范》
GB 50169-92 《電氣裝置安裝工程接地裝置施工及驗收規范》
IEC 61024 《建筑物防雷》
IEC 61312 《雷電電磁脈沖的防護》
GB/T50311-2000 《建筑與建筑群綜合布線系統工程設計規范》
D 562 《建筑物、構筑物防雷設施安裝》
YD 5078 《通訊工程電源系統防雷技術規范》
YD/T5098 《通信局（站）雷電過電壓保護工程設計規范》
YD/T1235.1-2002《通信局（站）低壓配電系統用電涌保護器技術要求》

二、現場情況分析

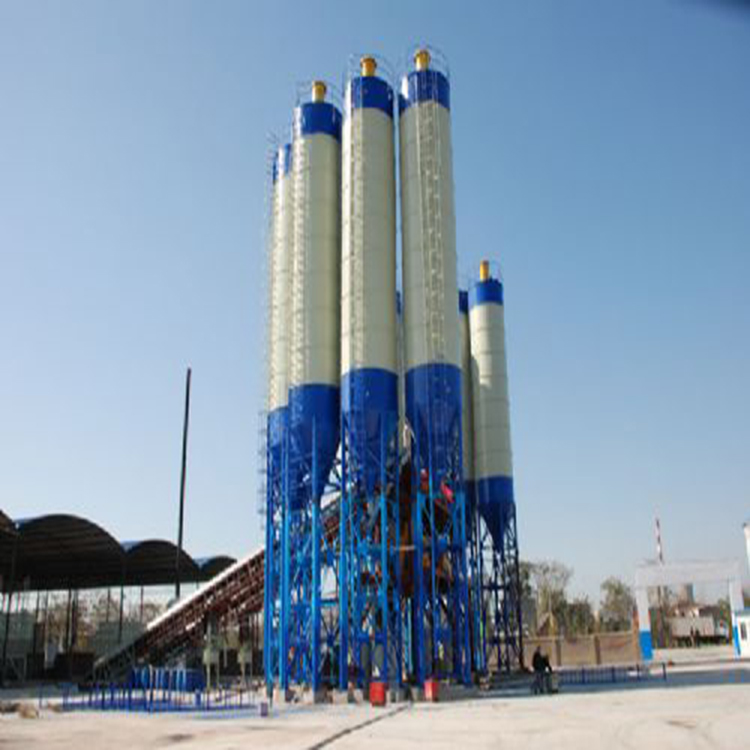

水泥攪拌站一般位于空曠地帶，屬于高雷暴地區，周邊沒有高大建筑物作為防護。攪拌站沒有做任何防雷保護，容易遭受雷電，整體防雷應該考慮以下方面：
1）根據現場情況可以安裝四角拉線塔來做避雷設施。同時做好對應的接地，不大于10歐姆；
2）電源防雷設備安裝：電源防雷采用100KA三級防護，三級采用40KA限壓型浪涌保護。


三、水泥攪拌站具體防雷安裝
1、直擊雷的防護
???根據現場情況可以安裝四角拉線塔來做避雷設施。同時做好對應的接地，不大于10歐姆；? ?
2、水泥攪拌站電源防雷
1）水泥攪拌站防雷-電源防雷
電源防雷采用三級防護：安裝在總配電箱，型號選用：WJA380-100；三級采用WJA380-40；
3）水泥攪拌站防雷-接地系統
?? 如果鋼結構的接地電阻在10歐姆以下，就不需要再另做直擊雷地網，如果在10歐姆以上，則要在鋼結構的旁邊坐一圈地網，用YBD-01T規格600*150*100MM打入地下，用4*40的鍍鋅扁鋼把鍍鋅角鋼連接起來，打鍍鋅角鋼的數量只要能滿足接地電阻小于10歐姆就可以了。然后用兩根扁鋼將人工地網與鋼結構連接起來。
電源防雷應單獨做好4歐姆接地。

四、防雷接地系統

接地是防雷的重要組成部分是防雷裝置的基礎，使雷電流更好的瀉入大地，為保證設備的接地阻值，還應盡量減小引下線的電阻值。依據防雷規范要求，此次引下線選用載面積為35平的銅芯地線電纜。接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值。

1、垂直接地體材料
垂直接地體可采用燒制型YBD-01T非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。
2、水平接地體材料
水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
3、接地材料有以下要求：
a、采用熱鍍鋅鋼管時，鋼管壁厚不小于3.5m;
b、采用熱鍍鋅角鋼管，角鋼不小于50mm*50mm*5mm;
c、采用熱鍍鋅扁鋼時，扁鋼不小于40mm*4mm;
d、采用熱鍍鋅圓鋼時，圓鋼直徑不小于8m;
e、燒制防雷接地模塊，常用規600mm*150mm*100mm,
f、銅包鋼接地棒，鍍銅厚度；≤0.25mm，ф16*1500mm型號：YBD-01B
g、離子接地棒時，YBD-Lф50*1500mm
h、采用物理降阻劑時，電阻率R=0.45，降阻率在60-95%之間，石墨含量70%，型號：YBD-Z25與YBD-Z10
4、地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型。
5、地網挖掘
接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
