仿生樹結安裝說明
仿生樹型美化天線主要技術參數
1.桿體高度 ≤30米
2.仿真對象 松樹、椰樹、榕樹或其它
3.安裝天線數量 3-6 個
4.樹枝或樹葉數量 片
5.樹枝或樹葉長度 米
6.樹枝或樹葉排布 頂部集中型或寶塔型
7.主桿節數 ≤4節
8.主桿連接型式 內法蘭或內套管
9.攀爬型式 外爬或內爬
10.總質量 千克

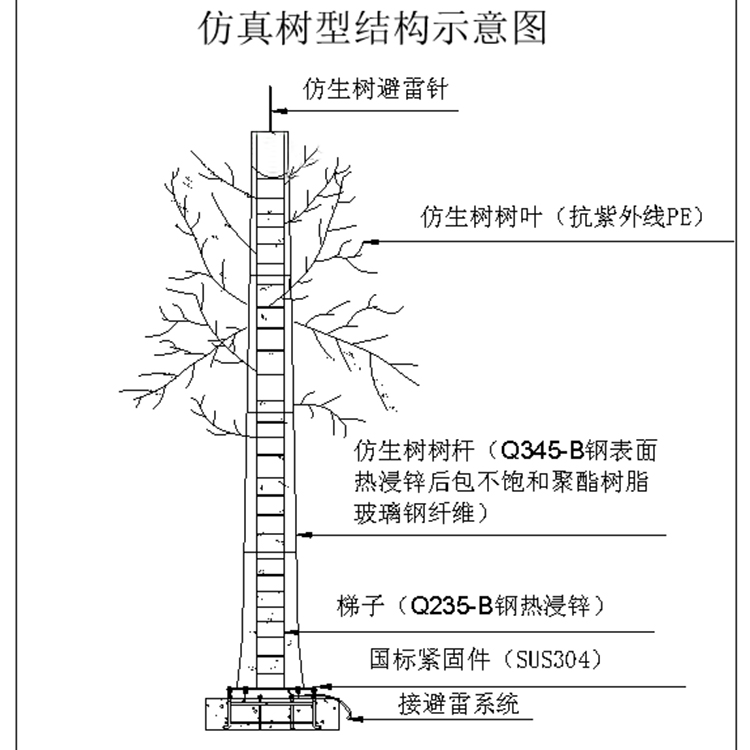

仿生樹型美化天線結構圖


仿生樹型美化天線主要結構介紹


目前，本公司研發生產的仿真型通訊桿主要有松樹、椰樹和榕樹等幾種。主要由以下幾部分組成：桿體（視桿體總高、安裝條件、板材貨源情況及運輸貯存情況可做成一節或若干節）、桿體節間連接裝置、樹枝、樹葉、避雷針、天線安裝架、天線安裝抱桿、攀爬裝置、安全保險裝置、饋線引入引出孔、饋線固定裝置、防雷接地裝置、航空障礙標志、產品銘牌、地腳螺栓和基礎等部分組成。



根據桿體的大小、高低以及攀爬裝置型式，桿體的連接主要采用內法蘭連接和內套管連接兩種；內法蘭連接適用于桿體較大（桿內徑大于600），采用從桿體內部攀爬的通訊桿，連接法蘭和攀爬裝置隱藏在桿體內部，增加了通訊桿的美觀性，同時安裝也很方便；內套管連接適用于桿體較小，采用從桿體外部攀爬的松樹和榕樹通訊桿，這樣可以最大限度地減少攀爬裝置的數量，對通訊桿的美觀也無影響（可以用絕大部分樹枝來代替攀爬裝置）；桿體節間連接裝置分為內法蘭和內套管兩種，每處法蘭和連接螺栓均根據荷載大小進行設計，每處內套管的規格均根據有關規范進行設計，既滿足強度、剛度、連接強度和可靠性，又符合裝配工藝的要求；每一內套管連接處至少設置3排緊固螺栓，每排4到6個均布；樹枝均用各種規格的無縫鋼管模擬真樹的造型拼接組焊加工而成，完工后經熱鍍鋅處理再在外表敷仿真樹皮或刷仿真油漆（松樹和榕樹樹枝插入桿體上的樹枝安裝座內，用兩顆M10的螺栓固定；椰樹樹葉插入桿體上的樹枝安裝座內，用兩顆M10的螺母擰緊）；每一條樹枝上可以安裝若干片樹葉（松樹和榕樹樹葉插入樹枝的安裝管內，用一顆螺絲固定；椰樹的樹葉與樹枝設計成一整體，不需另外安裝），樹葉是根據不同的樹型，用現代高科技手段仿真，經先進工藝制作而成；仿真椰樹通訊桿的避雷針與天線安裝架焊接成一整體；仿真松樹和榕樹通訊桿的避雷針是一獨立的組件，安裝時擰緊在桿頂法蘭上的固定螺母內；避雷針的長度根據保護角大小依據有關規范設計而定；仿真椰樹通訊桿的天線安裝架用于安裝天線，是由上下兩塊圓形法蘭通過6根均布的天線抱桿焊接成的一個整體，其上法蘭焊接避雷針，下法蘭有6個均布的Φ24孔，用6顆M20X70 8.8級螺栓將其安裝在桿體頂法蘭上；仿真松樹和榕樹通訊桿的天線安裝抱桿一般離桿體較近，可用兩段與抱桿同規格的管子連接直接將其焊接在桿體上，既不影響美觀，又方便適用，抱桿離開桿壁的距離以不影響天線的安裝為宜；抱桿的規格和長度根據天線而定；攀爬裝置有外爬釘式和內置魚刺式爬梯兩種（也可根據客戶的需要設計成其它樣式），內置魚刺式爬梯的安裝尤其簡單方便，只需根據提供給客戶的圖紙中關于爬梯的排列情況，用幾顆M16X50 8.8級螺栓固定在桿體上相應的爬梯支耳上即可；爬釘由Φ16圓鋼折彎成，采用插入法焊接在桿體上，步距400~500，方向與樹枝安裝座基本一致，無需安裝；安全保險裝置依據桿的高度和攀爬裝置的類型來決定是否配置（內部攀爬式一般不設置，外爬釘式桿高30米以下，一般也不設置，若客戶有特殊要求，則按客戶意見辦理。）；鎖緊即可；安全保險裝置通常都與攀爬裝置在同一方向（標準型安全保險裝置由Φ16安全繩固定環、Φ8不銹鋼鋼絲繩、Φ10鋼絲繩套環、Φ8鋼絲繩繩卡、索具螺旋扣以及安全帶等組成），安裝時用一個Φ10鋼絲繩套環和三個Φ8鋼絲繩繩卡將Φ8不銹鋼鋼絲繩的一端固定在桿體頂部的安全繩固定環上，另一端用一個Φ10鋼絲繩套環和三個Φ8鋼絲繩繩卡固定在索具螺旋扣上的封閉環上，索具螺旋扣的開口端鉤在桿體底部的安全繩固定環上，用索具螺旋扣調節鋼絲繩的松緊，滿足安全要求即可；仿真型通訊桿的饋線引入孔一般都開在桿底部，距離桿底部大約600~700的地方，一般不設置專門的固定裝置，因為其饋線數量較少，長度較短，饋線受力不大，饋線本身的強度足以滿足要求，饋線從桿體上抱桿下面一定距離開的Φ40~50饋線孔引出，饋線頂部直接固定在抱桿上，其余部位無需固定；防雷接地系統由安裝于天線安裝桿頂端的避雷針、桿體以及基礎接地網等組成，安裝完工后，必須將基礎接地網的接地極與桿體底法蘭按要求可靠的焊接，接地電阻應符合設計要求；當桿體較高或處在航線下面時，應設置航空障礙標志，通常情況下，都將其安裝在桿的最高處（如避雷針上或其它較醒目的地方），視情況可設置一到兩個；產品銘牌均可靠地鉚固在攀爬裝置同一方向，離桿底大約1.5米的地方，其上記錄了整套桿的詳細信息和一些在使用中的注意事項；地腳螺栓是根據桿體底法蘭處所受的彎矩和垂直力依據有關的規范進行設計的，所用材料優于45號優質碳素結構鋼（通常為40Cr低合金高強度鋼），錨固長度根據混凝土結構設計規范進行取值，根據客戶的需要可做成整體式和組裝式等型式，在澆灌基礎時置于基礎相應的位置，注意調整好地腳螺栓的外露長度和水平度，同時，地腳螺栓的放置要保證桿體安裝到位后，饋線孔在要求的方位，使之符合設計要求；通訊桅桿基礎是根據桿體底法蘭處所受的彎矩、水平力和垂直力依據有關的規范進行設計的，依據所受荷載和地基承載力的大小，可設計成板式柔性基礎和樁基礎，均是由不低于C25的鋼筋混凝土和C10的墊層組成，基礎澆灌時，應按設計要求做好防雷接地網和留出不少于兩個接地極，同時，做好排水措施，其施工必須符合設計圖紙和相應的規范。



仿生樹型美化天線安裝步驟及注意事項
1、清理基礎地腳螺栓的螺紋部分，去掉用于保護螺紋的電工膠布，在螺紋部分抹上合適的黃油，擰上一個螺母至螺紋的最底部；
2、依靠人力、運輸、搬運或牽引工具等將待安裝的桿體及配件就位；
3、在基礎地腳螺栓附近合適的位置豎立起扒桿（扒桿高度應大于底節桿體長度）；
4、用卷揚機或人工將底節桿體移至扒桿附近合適的位置；
5、用卷揚機或人工將底節桿體豎立起來，使其盡量保持與水平面垂直；
6、用撬棍、麻繩等輔助工具將底節桿體安裝于基礎地腳螺栓上（注意饋線孔、天線及手孔門的方向要與要求相一致）；
7、在每個地腳螺栓上放置一個特制的墊片，擰上兩個螺母；
8、將底節桿體大體調直，擰緊螺母；
9、升高扒桿至不低于第二節桿體高度；
10、用卷揚機或人工將第二節桿體起升至合適高度，通過輔助工具將其安裝于底節桿體上并套好（注意保持兩節桿體的縱焊縫位置一致）；
11、在對稱的兩個方向用兩臺手拉葫蘆將已經套好的兩節桿體拉緊；（拉緊力根據套接處的口徑大小來選擇，此步驟適用于無套管套接型式的桿體）；
12、在第二節桿體的調節螺絲孔內擰上相應的螺栓，通過擰緊或松動不同位置的螺栓，調節第二節桿體使之與底節桿體軸線保持一致（此步驟適用于內套管套接型式的桿體）；在第二節桿體的緊固螺栓孔內擰上相應的螺栓，將兩節桿體擰緊（此步驟適用于內套管套接型式的桿體）；兩節以上的桿重復上述有關步驟，直至將桿體全部套接完畢；
13、從最頂部起向下安裝樹枝（注意樹枝編號要與桿體上的樹枝安裝座的編號一致，此步驟適用于仿真樹桿）；
14、用一至兩顆M10的螺栓將樹枝與樹枝安裝座固定牢固（此步驟適用于仿真樹桿）；
15、用兩臺經緯儀在互相垂直的兩個方向對整個桿體的垂直度進行調節，使其符合有關規范或要求；
16、按相關規范或要求將基礎接地極與桿體焊接在一起；
17、按相關規范或要求安裝天線；
18、安裝饋線并按規范作好固定；
關于基礎
（1）基礎內的預埋錨栓架及法蘭盤應與燈桿基礎配套施工，不得遺漏。
（2）參考地耐力12t/m 。若不足此值，請當地有關設計院另行設計施工。
（3）混凝土強度等級：C25；
（4）基礎錨栓必須用水平尺找平，水平誤差小于3‰；
（5）基礎錨栓螺紋部份用黃油涂抹，再用塑料膠布包扎后方能澆鑄；
（6）預埋電纜引入管選用直徑Φ100mm 的PVC塑料管；
（7）避雷引入用Φ8圓鋼與4＃角鋼焊接成一體，搭接長度不得小于60mm；角鋼長度不得短于1500mm，熱鍍鋅處理后在澆入素砼前打入基礎坑底；整個基礎采用2支，呈對角線排列；
（8）接地電阻小于4歐姆；
（9）混凝土強度達到設計值的90%時，燈桿才能開始進場預裝。
