一、工程概況
根據嵊泗新一代天氣雷達建設需要，在嵊泗新一代天氣雷達站（位于嵊泗縣枸杞鄉江爿山）對雷達接閃桿（玻璃鋼）進行拆除和吊裝。特制定雷達站接閃桿拆除和吊裝實施方案。


二? 吊車入場及道路保護

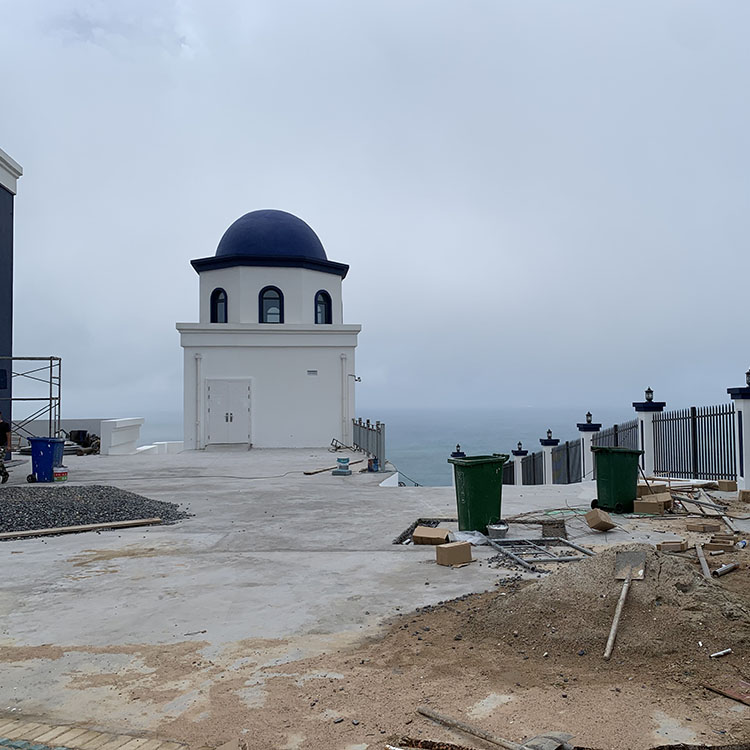

陶瓷顆粒路面（圍墻附近）
25T吊機由大王村沿上山在道路上山，經過轉彎路口時，駕駛員、信號工（指揮員）應下車觀察彎道情況確定可通行后再慢行通過。25T吊機經過陶瓷顆粒路面時，應考慮部分路面的抗壓能力是否滿足，吊機汽車在上山時應慢行并有人員進行觀察路面變化情況，如發生路面抗壓能力不足時，應在路面上放置鋼板，增大路面的抗壓能不能，保證吊機汽車安全通過。如陶瓷顆粒路面發生破損了，施工方負責路面修復，甲方負責提供材料。


3.3施工機械使用前的準備?

1) 起重機進場前，必須向項目部提供起重機的出廠檢測報告、年檢報告、產品說明書。?
2) 起重機司機必須持證上崗，身體健康。?
3) 起重機租賃公司與項目部簽訂租賃合同和安全生產協議書。
?3.4技術準備?
1、由公司制定《汽車式起重機施工方案》，現場技術負責人、專職安全員負責對起重機司機、信號工、司索工進行安全交底。?
2、對施工便道進行平整維護，保證吊車行車通道暢通；吊車作業點在吊車到位前，安排裝載機或挖機進行平整、壓實，保證汽車吊進場后可順利支設。?
3、汽車吊進場后應通知設備管理員，吊裝前對汽車吊作業環境、吊具、鋼絲繩行檢查，滿足要求后方可進行吊裝作業。?
4、吊裝材料、構件、設備等按照方案要求進行吊裝前碼放、裝斗或安裝吊耳等，便于吊裝順利進行。?
5、安全員、機械員負責起重機日常的安全檢查工作，每周由安全組組織一次全面的安全文明施工檢查。?
四、起重機施工
4.1 吊機停放位置
根據現場情況及雷達、接閃桿（玻璃鋼接閃桿）位置，吊機停放在發電機房旁邊位置。

4.2吊裝施工組織流程?
? 吊裝使用申請（責任工長）→吊裝進場檢查（設備管理員）→吊裝交（責任工長）→吊裝作業安全監督（專職安全員、施工員）。?
第一步：玻璃鋼廠家施工人員提前一天到達現場，把新接閃桿（玻璃鋼）膠水聯結。
第二步：吊機到達現場，吊機到達停放位置進行固定各腳位置。
第三步：在吊機拆接閃桿（玻璃鋼）前，施工人員坐吊機吊籃到達施工位置，把接閃桿地腳螺栓螺帽解開，并綁好保險繩。
第四步：接閃桿（玻璃鋼）綁好保險繩，施工人員在接閃桿位置進行固定螺帽，接閃桿安裝完畢。
4.3吊運步驟??
1、設備的進場、上排?????
在各項準備工作完全做好的情況下，就開始組織設備的進場、上排和吊裝工作了。??
2、吊裝前的準備工作??
吊裝前，必須做好全面仔細的檢查核實工作。檢查設備安裝基準標記、方位線標記是否正確；檢查材料碼放、裝斗或吊耳等是否符合吊裝要求。?
3、吊裝索具的系接必須牢固?
?4、試吊?
試吊前檢查確認；吊裝總指揮進行吊裝操作交底；布置各監察崗位進行監察的要點及主要內容；起吊放下進行多次試驗，使各部分具有協調性和安全性；復查各部位的變化情況等。??
5、吊運就位?
由總指揮正式下令各副指揮，檢查各崗位到崗待命情況，并檢查各指揮信號系統是否正常；各崗位匯報準備情況，并用信號及時通知指揮臺；正式起吊，使吊物離開地面500—800mm時停止，并作進一步檢查，各崗位應匯報情況是否正常；正常則繼續起吊。?
6、避雷針或設備下落及就位時，應嚴格按照信號工指示慢放慢落，必要時應有操作工人配合吊裝。
7、具體施工?
(1)根據場地條件和構件重量及起吊高度，擬選擇25t汽車吊，嚴格按照技術員要求進行停放。確保起時幅度不超過8m。起吊后不超過14m。吊點的選應根據以下三點綜合考慮：
a.根據針管材質量分布的特點。吊點位置應在第6節與第5節連接上下方處。
b.應根據起重機的技術性能合理設置點。
c.最佳吊點由現場試吊后確定。
2.吊點確定后。根據避針的材質和使用的吊繩材質。為防止起吊破壞構件表層，對吊點進行保護。如綁扎橡膠皮或麻布片。千斤繩采用尼龍千斤。
3.起吊過程中的穩定
a.采用纜風繩控制避雷針起吊的。風繩直徑必須大于φ32mm的圓股鋼絲繩，設一組(四根)。
b.纜風繩應在避雷針同一水平面上對稱設置、與地面角在45度60度，其下端應采用與鋼絲繩拉力相適應的花籃螺絲與地錨拉緊連接。不得拴在樹木、電桿等其他物體上。
c.地錨應采用不少于2根鋼管(φ48-φ53)并排設置聯合樁(與鋼絲繩受力方向垂直)，同距不小于0.5M，打入深度不小于1.5M，樁頂部應有覽風繩防滑措施。
d.覽風繩不得有接頭。端部應設置保險環并用不少于3個與繩徑匹配的繩卡固定，繩卡間距不小于鋼絲繩直徑的6倍。繩卡滑鞍數應放在受力繩一側。不得正反交錯設置繩卡。
e.當避雷針完全用起吊后，插入基礎。同時收景纜風繩，確認纜風繩全部固并使立柱基本垂直，才能松大構。
f.避雷針就位后應立即做好臨時接地。



五、安全生產措施
5.1安全生產責任制?安全生產，人人有責。各級、各部門人員應各負其責、各司其職，密切配合，全面貫徹“管生產必須管安全”的原則，共同實現安全管理目標。
5.2安全生產制度?
1．安全教育制度?
（1）新工程開工前組織施工人員進行一次安全工作規程、安全施工管理規定及本企業安全規章制度的學習和考試，考試合格后方可上崗工作。?
（2）對新入場人員必須進行“三級安全教育”，經考試合格后方可安排工作。?
（3）對從事電氣、焊接、起重、場內機動車輛駕駛、機械操作工等特種作業工種，必須持有經有關部門頒發的上崗證后方可上崗。?
（4）對違章作業人員，由質安部門重新進行安全學習并經考試合格后方可上崗工作。?
（5）安全教育的主要內容：?
1）安全思想教育：國家有關安全生產方針、政策、法規；本企業有關規章制度；本企業的施工特點、安全施工情況；本企業事故典型案例等。?
2）安全知識教育：本工種安全操作規程；機電設備；防火、防爆、防塵等安全基本知識；個人勞動保護用品的正確使用知識。?
3）安全技能教育：熟悉本工種、本崗位專業安全技術知識。?
2．安全檢查制度?
（1）項目必須制定日常安全檢查制度及項目每周定期檢查制度。?
（2）安全檢查使用“安全檢查評分表”予以評分，并及時總結上報。?
（3）施工班組定期組織安全檢查活動，認真做好班前班后的安全自檢，發現問題及時解決。?
（4）對檢查中發現的隱患應立即整改，不能立即整改的要建立登記、整改、檢查、銷項制度，要制定整改計劃，定人、定時、定措施進行整改。在隱患沒有消除前，必須采取可靠的防護措施，如有危及人身和設備緊急險情，應立即停止施工，進行整改，并同時上報上級主管部門。?
3．安全工作例會制度?
（1）項目每兩周召開一次安全工作例會，檢查了解各班組施工項目和各工種、工序作業的安全生產情況，針對存在的問題提出具體整改措施。?
（2）班組堅持每周一次安全活動日，在布置任務的同時，布置檢查安全工作。
（3）項目質安部根據現場情況，不定期召開安全工作碰頭會，隨時了解掌握現場的安全生產動態，及時協調解決安全管理業務的具體問題，總結布置日常性安全工作。?
（4）每周的項目調度會上，分析安全狀況，布置安全工作。
（5）項目安全例會召開時，請業主商安全管理人員參加，并指導安全管理工作。?
六、安全保證措施
6.1防止汽車吊傾翻措施??
(1).吊裝現場道路必須平整堅實，回填土、松軟土層要進行處理。如土質松軟，應單獨鋪設道路。汽車吊不得停置在斜坡上工作，也不允許汽車吊兩個邊一高一低。??
(2).嚴禁超載吊裝。?
(3).禁止斜吊。斜吊會造成超負荷及鋼絲繩出槽，甚至造成拉斷繩索和翻車事故。斜吊還會使重物在脫離地面后發生快速擺動，可能碰傷人或其他物體。??
(4).綁扎構件的吊索須經過計算,所有起重工具,定期進行檢查,對損壞者作出鑒定,綁扎方法正確牢固,以防吊裝中吊索破斷或從構件上滑脫，使汽車吊失重而傾翻。??
(5).不吊重量不明的重大構件設備。?
(6).禁止在六級風的情況下進行吊裝作業。??
(7).指揮人員使用統一指揮信號，信號要鮮明、準確。汽車吊駕駛人員聽從指揮。?
6.2其它安全措施?
(1).明確各級施工人員安全生產責任，各級施工管理人員要確定自己的安全責任目標，實行項目經理責任制。實行安全一票否決制。?
(2).起吊工具牢固可靠，做好試吊工作，經確認無問題后方準吊裝。進入工地必須戴安全帽、高處作業必須系好安全帶。?
(3).吊裝散狀物品，必須捆綁牢固，并保持平衡，方可起吊。?
(4).作業時拉設警戒線，嚴禁無關人員靠近作業現場；作業時專職安全員現場旁站對作業安全進行監管。?


七、汽車吊使用注意事項
1、起重機行駛和工作的場地應平坦堅實，保證在工作時不沉陷，不得在傾斜的地面行駛和作業，視其土質的情況，起重機的作業位置應離溝渠，基坑有必要的安全距離；??
2、嚴格執行例行保養起動前應將主離合器分開，各操縱桿應放在空檔位置。作業前應首先檢查發動機傳動部分，作業制動部分、儀表、鋼絲繩以及液壓傳動等部分是否正常，當確認無問題后，方可正式作業，嚴禁酒后作業；??
3、全部伸出支腿（放支腿時，應先放后支腿，后放前支腿；收支腿時，應先收前支腿，后收后支腿）。在撐腳板下墊方木，調整機體，使回轉支承面與地面的傾斜度在無負荷時，不大于1/1000，支腿有定位銷的必需插上；?
4、司機必須與指揮人員（起重工）密切配合，嚴格按照指揮人員發出的信號（旗號或手勢）進行操作；操作前必須鳴號（鈴或喇叭）示意；如發現指揮信號不清或錯誤，有權拒絕執行，并采取措施防止發生事故；操作時，對其他人員發出的危險信號，司機也應采取制止措施，以避免發生事故。?
5、施工中，如遇有大雨、大雪、大霧和六級以上的風影響施工安全時，應停止起重工作，并將臂桿降低到安全位置。???
6、起重機在吊裝過程中，現場安全員必須負責現場的安全管理。???
7、新到、修復和新安裝的起重機械設備，應遵照《建筑機械技術試驗規程》中的有關規定進行試驗和試吊，并經過主管機務人員、操作人員和項目部安全部門共同檢查，合格后方可使用。??
8、不準載荷行駛或不放下支腿就起重。在不平整的場地工作前，應先平整場地，支腿伸出應在吊臂起升之前完成，支腿的收入應在吊臂放睛擱穩之后進行。支腿下要墊硬木塊，在支點不平的情況上，應加厚墊木調低，以保持機身水平。?
操作前應檢查距尾部迥轉范圍50cm內無障礙物。???
9、動臂式起重機起重時，臂桿的最大仰角不得超過原廠規定，無資料可查
時最大不超過78度；如需超過78度，須與有關人員研究，訂出安全措施，經技術負責人批準后，方可起吊。???
10、不同型號和不同規格的起重機械設備，按其出廠具體規定裝設的高度限位器、變幅指示器、幅度限位器、轉向限位器等安全保護裝置都應齊全可靠。???
11、起重機機械設備嚴禁超載。???
12、嚴禁用各種起重機械進行斜吊、拉吊；嚴禁起吊地下的埋設物件及其它不明重量的物件，以免機械載荷過大，而造成事故。???
13、嚴禁各種起重機吊運人員或用手抓吊鉤升降，以防起重系統突然失靈而發生事故。??
14、在起吊和落吊的過程中，吊件下方禁止人員停留或通過，以防物件墜落而發生事故。???
15、起吊的構件應綁扎牢固，并禁止在構件上堆放或懸掛零星物件，如起吊零星物件，必須用吊籠或鋼絲繩捆綁牢固；構件吊起后轉向時其底部應高出所有障礙物的0.5米以上。??
16、起重機變幅應平穩，嚴禁猛起猛落臂桿；?
17、作業中發現起重機傾斜，支腿變形等不正常現象出現時，應立即放下重物，空載進行調整正常后，才能繼續作業；??
18、起吊構件時，吊鉤中心應直通過構件重心，構件吊起離地面?20～50cm?時必須停車檢查?1)起重機的穩定性；2)制動器的可靠性；3)構件的平穩性；4)綁扎的牢固性。???
19、吊運的構件放置時，要注意地面的平整，防止歪斜傾倒。
20、起吊構件必須拉好溜繩，構件起落、轉向速度應均勻，動作要平穩，不準緊急制動；轉向時，未停穩前不得做反向動作；注視吊鉤的上升高度，防止升到頂點，因限位器失靈而造成事故。???
21、風雪天氣工作，為了防止制動器受潮失效，應先經過試吊，證明制動器可靠后，方可進行工作???
22、起重機在運行中，如遇緊急危險情況，應立即拉離緊急開關停車；在降落重物過程中，卷揚機制動器突然失靈，應采取緊急措施（即將重物稍微上升后再降落，再稍微上升，再降落，這樣多次反復，將重物最后安全降落）。???
23、起重機在停工、休息或中途停電時，應將重物卸下，不得懸在空中。如用兩臺起重機抬吊構件時，必須統一指揮，兩機載荷分配應合理，動作須協調；吊重不得超過兩機所允許起重量的75％，單機載荷不得超過該機允許起重量的80％。?
24、必須經常檢查鋼絲繩接頭和鋼絲繩與軋頭結合處的牢固情況。軋頭有螺帽和壓板的一面應在靠鋼絲繩長的一端，以免松動、脫落；確定軋頭的規格、數量和間距，并根據鋼絲繩的直徑按標準排列；機械運行中禁止用手觸摸鋼絲繩和滑輪，以防發生事故；通過滑輪的鋼絲繩不準有接頭，以防通過時被卡住。???
25、鋼絲繩的規格、強度必須符合該起重機的規定要求。鋼絲繩在卷筒上應排列整齊，放出鋼絲繩時，應在卷筒上保留三圈以上，以防鋼絲繩末端松脫；鋼絲繩的磨損或腐蝕，如超過平均直徑10％和在一個節距內的斷絲根數多于規定時，應更換新繩。?
26、起重工作完畢后，在行駛之前，必須將穩定器松開，四個支腿返回原位。起重臂靠在托架上時需墊50mm?厚的橡膠塊。吊鉤掛在汽車前端時鋼絲繩不要收得太緊。???
27、工作中如遇故障，應按規定順序查清原因予以排除。如本人不能排除應及時報修。
28、吊鉤除正確使用外，應有防止脫鉤的保險裝置，吊索具必須使用合格產品，卡環在使用時，應保證銷軸和環底受力。???
29、施工過程中嚴格遵守起重機械“十不吊”的原則?即??
（1）信號指揮不明不準吊；?
（2）斜牽斜掛不準吊；???
（3）吊物重量不明或超負荷不準吊；
（4）散物捆扎不牢或物料裝放過滿不準吊；???
（5）吊物上有人不準吊；???
（6）埋在地下物不準吊；?
（7）安全裝置失靈或帶病不準吊；???
（8）現場光線陰暗看不清吊物起落點不準吊；???
（9）棱刃物與鋼絲繩直接接觸無保護措施不準吊；??
（10）六級以上強風不準吊。??

30、起重機吊運重物時，其下方不得有人員停留或通過，更不得在吊起來的重物下面進行作業，嚴禁起重機吊運人員；?
31、各種起重機械必須按照原廠規定的起重性能作業，不得超負荷作業和起吊不明重量的物件。如遇特殊情況需要超負荷作業時，必須有保證安全
的技術措施，經企業技術負責人批準，并有專人在現場監護下，方可起吊；??
32、起吊長：大重物必要時應栓拉繩，提升和降落速度要均勻，嚴禁忽快忽慢和突然制動，左右回轉，動作要平穩，當回轉未停穩前不得作反向動作。?
33、起重機在起重滿負荷或接近滿負荷時不得同時進行兩種操作動作；?
34、起重機在作業或行走時，都不得靠近架空輸電線路，要保持安全距離；??
35、作業完畢后收回支腿，臂桿轉到順風方向，并降到40-60度之間，各部制動器都應加保險固定，機棚和操作室都要關閉加鎖。
