    古建筑物雷電防護

    發布時間:2022-12-13 09:48:55
    •  雨花臺烈士陵園古樹防雷方案
     雨花臺烈士陵園古樹防雷方案

    第一部分: 設計依據
    1.設計依據
    建筑物防雷設計規范???????????????????????? GB50057-2010
    建筑電子信息系統防雷設計規范 GB50343-2010
    古建筑防雷設計規范 GB51017-2014
    國家建筑標準設計及圖集 D503~D505
    2.方案設計原則
    本方案根據古樹所處的地理、地質、土壤、氣象、環境等條件和


    雷電活動規律等的基礎上,因地制宜地采取防雷措施,防止或減少雷擊所發生的財產損失,以安全可靠、技術先進、經濟合理為原則,設計本方案,以達到對古樹的直擊雷防護。
    3.現場情況

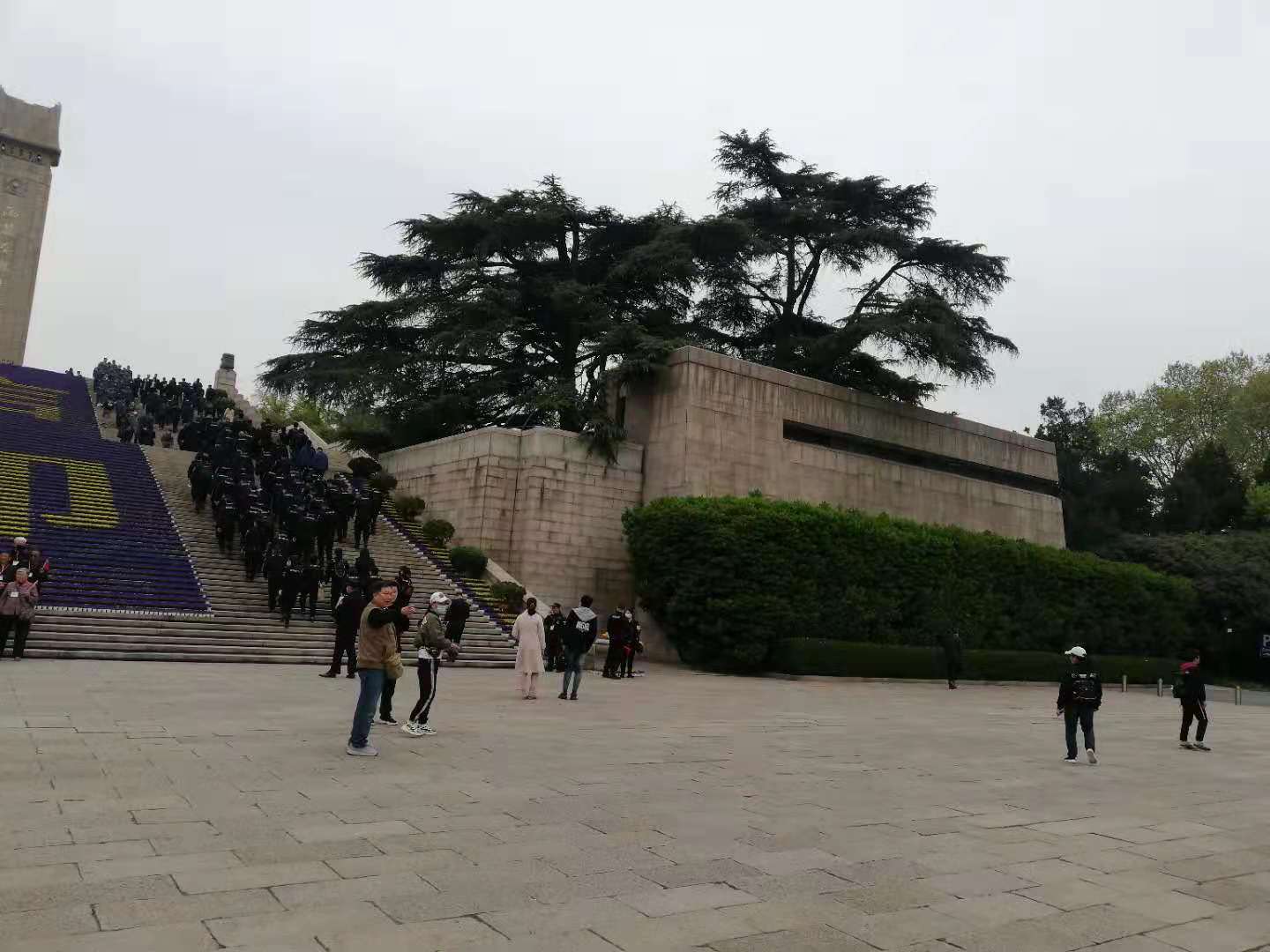

    雨花臺烈士陵園,位于南京市雨花臺區雨花臺丘陵中崗,是新中國規模最大的紀念性陵園,首批國家AAAA級旅游景區,全國重點文物保護單位,全國愛國主義教育示范基地,面積1.13平方千米。陵園包括雨花臺主峰等5個山崗,以主峰為中心形成南北向中軸線,自南向北有南大門、 廣場、 紀念館、紀念橋、革命烈士紀念碑、北殉難處烈士大型雕像、北大門以及西殉難處烈士墓群、東殉難處烈士墓群,紀念亭等。2016年9月經國務院批準,雨花臺烈士陵園被列入民政部公布的第六批新增96處國家級烈士紀念設施名單。雨花臺烈士陵園上石碑附近有古樹6棵,樹齡都在近百年左右,歷經滄桑,依然蒼勁挺拔,郁郁蔥蔥,蔚為壯觀。通過本次現場實地勘察,古樹沒有直擊雷防護措施,而且已經出現被雷擊損毀的現象,本次方案實施的目的就是為了保護古樹避免被直擊雷損毀。
    第二部分雷電防護措施

    1.方案設計范圍
    雨花臺烈士陵園古樹直擊雷防護及接地。
    2.直擊雷防雷設計
    古樹名木的防雷分類:古樹名木的應根據古樹名木的珍稀程度,地區雷暴日等級劃分,按防雷要求分為以下三類:
    (1)凡樹嶺在300a以上,特別珍貴稀有,具有重要文化歷史價值和紀念意義、重要科研價值且處于強雷區的古樹名木為一類防雷古樹名木
    (2)凡樹齡在100a以上,不足300a的為二類防雷古樹名木,樹齡雖不足300a,但處于重要風景旅游景區且處于高雷區的古樹名木為二類防雷古樹名木;
    (3)其他古樹名木及古樹后續資源且處于多雷區(樹齡在80a以上)為三類防雷古樹名木
    處于強雷暴區的二類防雷古樹名木應按一類防雷古樹名木的技術要求進行防雷保護。
    根據以上要求及結合古樹的實際情況,并考慮到更安全有效的防護方式,本方案按所涉及古樹按最高防雷類別進行防護,滾球半徑按30米進行計算在古樹上安裝玻璃鋼玻璃針
    第三部分直擊雷防護
    一、玻璃鋼避雷針技術參數:
    1、顏色:綠色(定制顏色)
    2、高度不小于5米;
    3、材質為高強韌玻璃鋼。
    4、組裝后玻璃鋼柱彎曲矢高偏差≤H/1000,且不大于35mm,玻璃鋼管柱長度偏差:±5mm;
    5、安裝后避雷針抗風能力在0.85kN/m2;
    6、抗震烈度8度以上;
    7、避雷針內部接線為銅導線,銅導線為50mm2;
    8、避雷針支座為Q235鋼,鋼管與現場鋼板焊接,加強筋加固,尺寸大小與太白山現有基礎相符合;
    9、鋼支座防腐為噴塑工藝;
    10、設計使用年限15年以上;


    二、20米智能升降避雷針
    1.產品介紹:
    20米智能自動升降避雷針。當天氣晴朗時隱蔽式升降桿避雷針無升降,升降桿隱蔽于院子樹木叢中的專用基礎上,升降桿外包仿生樹皮、軍綠色等進行隱蔽。當雷雨天氣時,避雷針自動升至20米高,保護鄰近建筑物免遭雷電破壞,雷雨天過去后再將其緩緩降落。

    2.結構功能說明
    a)20米智能升降桿管體材料采用高模全碳纖維制作,外包仿樹皮,升降方式為:降機帶動卷筒卷繞高強度纖維織帶聯動升降;
    b)所有套接件采用航空鋁合金,經表面陽極氧化處理及外表面噴塑處理;
    c)各節桿體底部設置排水排沙孔,在淋雨和砂塵環境可正常使用;
    d)提升織帶采用芳綸纖維和高分子聚乙烯纖維混合編織而成,具有阻燃性;
    e)升降機可快速拆卸,便于安裝和運輸。
    3.產品特點:
    a)強度高、重量輕;
    b)閉合高度低;
    c)抗風能力強;
    d)優越的耐候性和耐腐蝕性;
    e)由于采用織帶聯動升降,升降過程中不會因內部纏繞而出現卡滯現象;
    f)使用壽命長:織帶的使用壽命是鋼絲繩的3-5倍。


    第四部分 防雷接地系統
    一、 復合石墨接地體
    1.簡介:
    復合石墨接地體屬物理型低阻接地體,由石油材料、碳、石墨等多種材料經高溫煅燒而成,是河南揚博防雷經過多年施工現場推出的新一代接地體,其復合材料對土壤親合力極好,不腐蝕,不變性,無污染,無毒害,在潮濕水浸或深層凍土環境下電阻穩定性好,使用壽命長,該產品工藝獨特、抗壓強度高,擁有專利證書、綜合性能指標國內領先。適用于多點施工和復雜地形及缺水地區的接地工程,在高土壤電阻率地區,能有效降低地網接地網接地電阻,且運輸方便、易安裝、免維護。
    2.工作原理:
    復合接地體埋置土壤中后,與土壤緊密接觸,大幅度地擴大了接地體的散流面積,有效地降低了接地電阻。復合接地體特有的保濕、吸濕性,使其周圍附近的土壤保持較低的電阻率,進一步改善了接地體的導電性能。
    3.技術參數:
    a、體積密度指標不小于1.68g/cn3。
    b、電阻率指標不大于8.5μΩ·m,相當于一個良好的金屬導體(不銹鋼、金屬等),有利于建設高品質的地網。
    c、灰分指標不大于0.20%
    d、抗壓強度指標不小于30MPa,在接地網施工中,可以充分夯實,提高大突波電流的宣泄!
    e、抗折強度指標不小于13.5MPa,在接地網施工中,
    f、彈性模量不大于10.0CPa.
    g、熱導率(100℃)不小于90W/(m·K)
    h、熱膨脹系數(室溫至600℃)不大于2.8 10-8/℃
    i、吸水保濕性能好,由于本產品是燒制而成,因此在模塊內部充滿很多氣孔,這樣和水的親和程度很好,能夠起到保水的作用,在特別適合干燥土壤的接地使用。
    j、無污染、對周邊的土壤不會改變,適應很多特殊高要求環境。
    k、采用紙箱或者木箱包裝,節約了模塊運輸成本。
    l、長壽命、不容易碎,可使用壽命大于50年。
    4.特點:
    (1)采用物理穩定的石油提煉物、碳、石墨等非金屬導體材料作為模塊的導電介質,其導電性不受季節影響;
    (2)能吸濕保濕、能保持與土壤有效接觸,接地電阻值低;
    (3)在高土壤電阻率地區,能有效降低地網接地電阻;
    (4)耐大工頻和沖擊電流沖擊,電阻穩定;
    (5)耐腐蝕、無毒、使用壽命長、安裝簡便;
    (6)連接材質有石墨線纜、石墨連接螺栓、柔性石墨線、鍍鋅扁鋼、鍍銅扁鋼、鍍錫等材料可以選擇;鏈接可熱熔焊接或電焊都可以,施工便利。
