一、防雷重要性
在當今人類科學技術的發展已進入了高信息化的發展階段。基于近些年來電子技術的飛速發展，各種先進的測量、保護監控、電信和計算機等電子產品正日益廣泛的應用于各行各業中。這些微電子儀器設備普遍存在著絕緣強度低，過電壓耐受能力差等致命弱點，一旦遭受雷擊過壓的沖擊，輕則造成這些電子系統的運行中斷，設備永久性損壞；重要的是這些系統所承負的那些須實時運行的后續工作的中斷癱瘓所造成的不可估量的直接與間接的巨大經濟損失和影響。
為此在機房內弱電系統有大量的信息設備，大樓供電系統的正常與否直接關系到各系統中的工作順利進行、網絡系統的穩定性和數據存儲的安全性，以及通訊系統的正常工作，系統的防雷有著很重要的作用。因此在明確防雷區劃分的基礎上，結合我們擬進行保護的區域來分析.


三、設計依據包括有：
（1）《建筑物防雷設計規范》（2010版） GB50057-2010
（2）《電子計算機機房設計規范》 GB50174-93
（3）《雷電電磁脈沖的防護》 IEC 6I312
（4）《過電壓保護器》 IEC 61643
（5）《SPD 通訊網絡防雷器》 IEC 61644
（6）《低壓配電設計規范》 GB 50054-95
（7）《工業與民用電力裝置的過電壓保護設計規范》 GBJ 64-83
（8）《電子設備雷擊保護導則》 GB 7450-87
（9）《電氣裝置安裝工程接地裝置施工及驗收規范》 GB 50169-92
（10）《建筑物防雷》 IEC 61024
（11）《建筑物電子信息系統防雷技術規范》 GB50343-2012
四、方案設計
　根據IEC1312防雷及過電壓規范中有關防雷分區的劃分，針對重要系統的防雷應分為三個區，分別加以考慮。只做單級防雷可能會帶來因雷電流過大，而導致的泄流后殘壓過高而破壞設備，或者因保護能力不足引起的設備損壞。電源系統多級保護，可防范從直擊雷到工業浪涌的各級過電壓的侵襲。
根據國家有關低壓防雷的有關規定，外接金屬供電線路進入建筑物之前，必須埋地穿金屬管槽15米以上的距離進入建筑物，且要在建筑物的線路進入端加裝低壓避雷器。必須做到在電源的進入端安裝低壓端的總電源防雷器，將由外部線路可能引入的雷擊過電壓、過電流引至大地泄放，以確保后接設備的安全。
根據GB 50054-95《低壓配電設計規范》和GB 50174-93《電子計算機機房設計規范》有關低壓防雷的有關規定，外接金屬線路進入建筑物之前必須埋地穿金屬管槽15米以上的距離進入建筑物，且要在建筑物的線路進入端加裝低壓避雷器。必須做到在電源的進入瑞安裝低壓端的總電源防雷器，將由外部線路可能引入的雷擊高電壓引至大地泄放，以確保后接設備的安全。
防雷接地系統 具體施工方案：
施工步驟
接地體的安裝

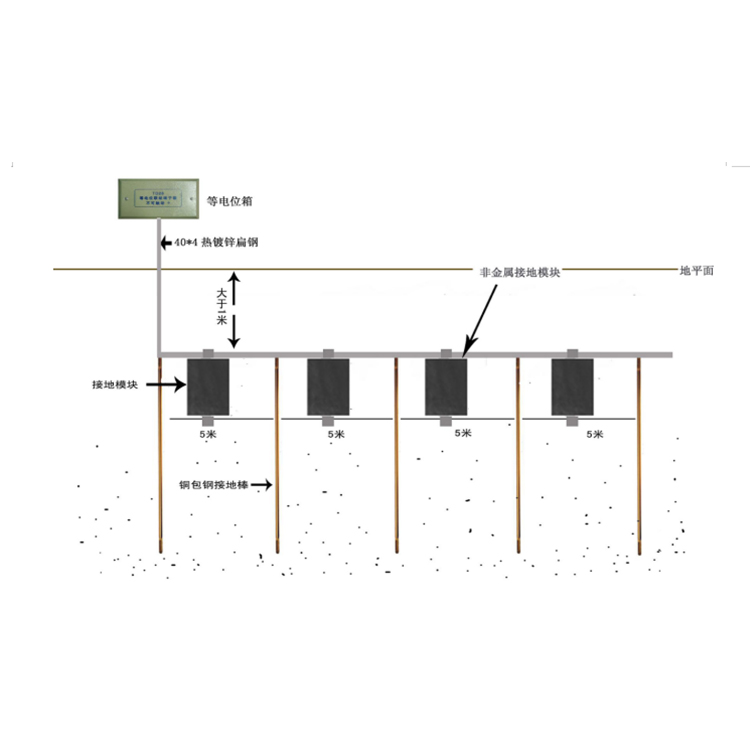

⑴ 建筑物東南角挖掘一套寬0.8米、長20米深度為0.8米的接地基坑。
⑵ 水平接地體安裝：在挖掘好的基坑內水平均勻放入石墨接地模塊，并用40*4的熱鍍鋅扁鋼與接地模塊有效面積焊接
⑶ 垂直接地體安裝：利用器械將銅包鋼接地體垂直釘如接地基坑內的土壤之中并與水平接地體做有效連接，焊點做好防腐防銹。
⑷ 添加高效降阻劑：將高效降阻劑平均撒入安裝好的接地體之上。
⑸ 接地基坑回填
⑹ 接地引上線布置：接地基坑內焊接一條40*4扁鋼引出地面，挖槽通過安全門底部切槽引入建筑物內墻。
⑺測試接地電阻：達到本機房規范要求（小于1歐）。
引下線布置
用50平方BVR線從已經引入內墻的扁鋼處敷設布置到消防機房；在末端安裝一臺等電位雷電計數箱，做好有效連接。
接地是防雷的重要組成部分是防雷裝置的基礎，本次接地系統我們要求接地值為4歐姆，為了使雷電流更好的瀉入大地，為保證機房或系統的接地阻值，還應盡量減小引下線的電阻值。依據防雷規范要求，此次設計我們接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值。


1、垂直接地體材料
垂直接地體可采用石墨符合接地體、非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。本方案采用石墨復合接地體JLT-DFH45和銅包鋼接地極JLT-CCS30。
2、水平接地體材料
水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型。
接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。
1、垂直接地體材料
垂直接地體可采用石墨符合接地體、非金屬接地體、銅包鋼接地棒、銅材、熱鍍鋅鋼材（鋼管、圓鋼、角鋼、扁鋼）、離子接地棒、鋅包鋼或其它新型接地材料。本方案采用石墨復合接地體JLT-DFH45和銅包鋼接地極JLT-CCS30。
2、水平接地體材料
水平接地體一般采用純銅線、鍍銅線、熱鍍鋅扁鋼、鋅包鋼等。
地網施工布置
地網布置依據地形設計為 L型、口型、一字、H型或圓型。
接地地網挖掘深度大于0.8米，根據土壤如：石頭、沙土、建筑垃圾、黃土等情況，北方城市一定要達到凍土層以下。

2、銅包鋼接地棒JLT-CCS30
銅包鋼接地棒有組合式和單根式的兩種，組合式接地棒施工更加方便，配有同軸連接管、驅動頭和鉆頭等配件，根據不同地質及使用要求可以通過硅黃銅連接管連接，任意增加鍍銅接地棒的長度。頂端采用驅動頭（連接螺栓）連接，供接地棒打深時打擊使用。末端采用特制鉆頭（連接螺栓）連接，將接地棒打深。技術參數
1.鍍銅層厚度≥0.254mm(符合UL 467《接地與搭接設備安全標準》)2.抗拉強度60000n/cm23.平直度誤差≤1mm/m4.銅層可塑性：接地棒（線）彎曲30度時，折角內外緣無裂縫現象5.銅層結合度：經附著力試驗，除虎口鉗鉗口咬合處出現剝落銅層，其余部分銅鋼結合良好，未出現剝離現象。可以按要求的長度連接接地棒，接地棒可以深入地下30m，而不受任何可能增加土壤電阻率及接地電阻的氣候條件（如干旱和霜）的影響

3、高純降阻導電材料JLT-D10

降電阻原理
　　本降電阻劑由多種成份組成，其中含有電解質、石墨、固化劑、潤滑劑、高效防腐劑及填充材料等。它呈黑色粉末狀，是一種良好的導電體。將它施于接地體和土壤之間，一方面能與金屬接地體緊密結合，形成足夠大的電流流通面；另一方面又能向周圍土壤滲透，有效降低周圍土壤電阻率，在接地體周圍形成了一個變化平緩的低電阻區域，從而達到降低接地電阻值的目的。
產品優點
　　降阻效果明顯，能減少施工工作量，可少打接地體，尤其可用水平接地體代替難于施工的垂直接地體（在山區及巖石地區等）。施工方便，可解決施工場地受局限的困難，可大量節省金屬材料，具有長效性與穩定性，防腐性能好。具有良好的吸水性和保水性，不易隨水土流失，較少受氣候的影響。綜合技術經濟性好等。
降阻劑的使用方法
1、先按接地工程設計要求，參照以下施工圖的方法，挖好水平接地溝或垂直接地孔：
2、焊接、支撐好金屬接地體，金屬接地體焊接牢固，表面干凈無銹跡；接地裝置的焊接長度：對扁鋼為寬邊的2倍；對圓鋼為其直徑的10倍。
3、降阻劑與水按1：（0.5～1）比例在容器內攪拌均勻成
漿體狀，否則影響降阻效果和防腐蝕效果；
4、將攪拌均勻的降阻劑敷于接地溝或孔內，將金屬接地體包裹均勻，6～12小時后封土夯實。在敷設過程中，不得將泥沙等雜物接觸金屬接地體或混入降阻劑中。
5、對于深井接地，通常井深由找到電阻率低的地層或地下水來決定，一般達數十米。施工時用專用機械鉆孔，孔徑為100～200mm。金屬接地體一般采用φ50×3.5mm的鋼管,用壓力將調制好的降阻劑注入管內,使降阻劑從內到外兩側包圍鋼管并充實整個接地深井。有時要配以局部爆破，炸松四周土壤，以填充降阻劑，擴大降阻效果。
