2022.10.17盛禾（中國）生物制藥有限公司防雷檢測

產品描述：1、總述

1.1 雷電是一種極具破壞力的自然現象，其電壓可高達數百萬伏，瞬間電流更可高達數十萬安培。千百年來，雷電所造成的破壞可謂不計其數。落雷后在雷擊中心1.5-2Km半徑的
咨詢熱線：17714306975

1、總述

1.1 雷電是一種極具破壞力的自然現象，其電壓可高達數百萬伏，瞬間電流更可高達數十萬安培。千百年來，雷電所造成的破壞可謂不計其數。落雷后在雷擊中心1.5-2Km半徑的范圍內都可能產生危險過電壓損害線路上的設備。雷電災害如同暴雨、颶風一樣都屬于氣象（自然）災害，它與水、旱、刑事犯罪、交通事故統稱為影響社會安全和經濟發展的六大災害。

1.2 一般而言，雷電災害具有突發性、多樣性、復雜性、破壞性和選擇性等特點。隨著現代化高新技術產品基礎---電子技術的迅速發展和廣泛運用，雷電災害跟蹤而至，還呈現出新的特點：受災面大大擴展，特別容易侵入與高新技術最密切的領域，損失和危害程度大大增加。在雷電災害防御方面，縱觀人類防雷歷史，已有兩個多世紀，從建筑物防雷發展到供電防雷、電氣和電子設備防雷，現在已進入第四個階段即現代微電子設備防雷。防雷技術和產品，也隨著現代高新技術發展得到顯著發展，除傳統的避雷針引雷攔截技術外，已擁有消散消減、屏蔽隔離、抑制分流、疏導均衡等電位、優化接地泄放和雷電控測定位預警等技術，并相應研制出多種高科技的隔離裝置、電涌保護器、高效防腐降阻劑等設備、器件和產品，出現了火箭與激光等人工影響雷電的裝置和雷電探測預警系統設備，這都為有效防御治理雷電災害奠定了技術和物質基礎。

1.3 工業化和科技的進步使得各種高層建筑和特殊用途建筑如雨后春筍般的拔地而起，這也為雷電防護提出了大量新的問題。“靜電抵抗”、“電磁干擾”、“熱島效應”等等的問題都有待進一步去研究和結局。近十多年來圍繞這些問題人們進行了不懈的努力，提出了許多新的防雷理論，研制出一大批新的防雷器件、設備和材料，開發出許多全新的雷電防護技術。我國于1994年頒布了新的《建筑物防雷設計規范》GB50057-1994，該規范參考了大量國際標準，對原有的規范做了大量的修改，無論從指導思想、技術要求還是技術措施上講都處在國際領先地位，這也標志著我們國家對雷害的重視。

2、現場勘察

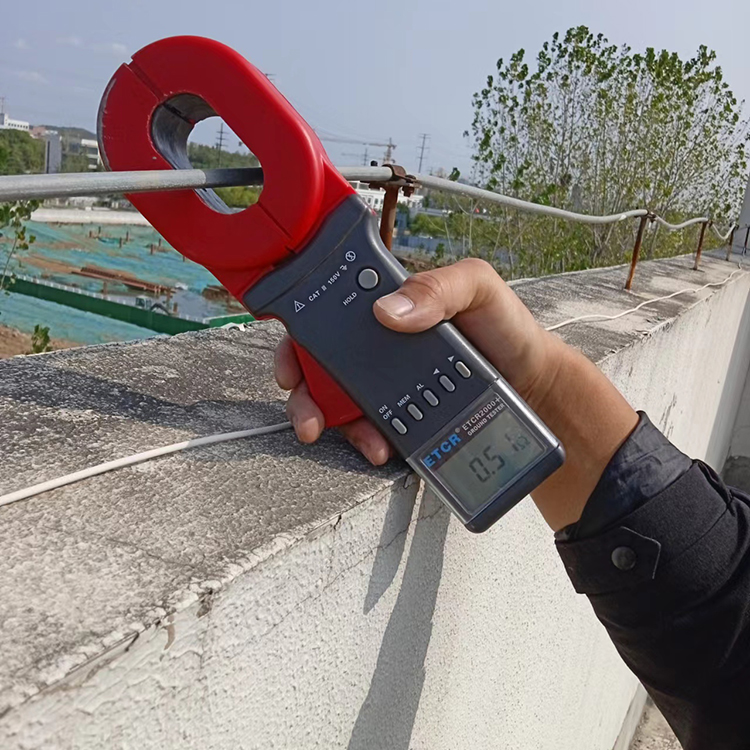

2.1 施工現場實景拍攝

防雷檢測

2.2 通過察看現場，現需要為輸電線路做兩組1歐姆的獨立防雷接地，與輸電線路地網可靠連接，與現有的兩組接地最終形成四個獨立地網并聯接地。

2.3 經技術人員現場勘驗，基本情況如下：

兩組接地分別位于礦場東、西位置，場地較為平整，兩處空地尺寸都長約45米，寬約40米左右。據地質勘查報告顯示，現場土地主要是由石灰巖組成，土壤電阻率為1.366KΩ·m，施工難度大，所以現需采用深井接地配合離子接地、水平接地體、高效物理降阻劑配合使用，使接地阻值達到要求小于1歐姆。

3、設計依據

3.0《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-2011

3.1《電氣裝置安裝工程電氣設備交接試驗標準》GB50150－2012

3.2《交流電氣裝置的接地》DL/T-621-2011

3.3《交流電氣裝置的過電壓保護和絕緣配合》DL/T620-2012

3.4《雷電電磁脈沖的防護》 IEC 6I312

3.5《過電壓保護器》 IEC 61643

3.6《低壓配電設計規范》 GB 50054-95

3.7《工業與民用電力裝置的過電壓保護設計規范》 GBJ 64-83

3.8《電子設備雷擊保護導則》 GB 7450-87

3.9《電氣裝置安裝工程接地裝置施工及驗收規范》 GB 50169-92

4、設計方案

4.1 參照GB50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》3.2.10說明：“在高土壤電阻率地區，接地裝置的接地電阻很難達到要求時，采用外擴接地網、深井接地極、多層接地或電解離子接地極等措施來降低接地電阻。”

4.2 降阻方案分析：

我們采用回填降阻劑和打深井的方法來降低土壤電阻率和接地電阻。所以選用一種離子接地棒。

4.3 離子棒數量計算：

設N為要達到的接地電阻設計值R所需的防腐電解地極的數量，由公式：

其中：R0為原地網的接地電阻；
