政府機構防雷工程
發布時間:2022-03-12 11:46:19
光伏陣列區光伏電站檢測主要檢測內容包括光伏陣列區內直擊雷防護裝置檢測、陣列區等電位連接檢測、陣列區電涌保護器檢測,升壓站防雷裝置檢測。其中陣列區光伏陣列組件直擊雷防護利用組件自身金屬支架進行接閃和引下,因此檢測中陣列組件直擊雷防護接閃和引下裝置檢測可以與陣列區內等電位連接檢測同時進行。
3.1光伏陣列區接地電阻測試
光伏電站光伏陣列區主要包括光伏陣列、逆變器柜、變壓器柜等,陣列區內所有設備共用一個地網,該地網一般由人工接地體和自然接地體共同組成。參照一些行業標準及光伏電站相關標準,光伏陣列區接地電阻值不宜大于4歐姆,在實際檢測中還應參考電站設計圖紙對地網接地電阻值的要求,若圖紙要求更高,則應按照圖紙要求進行檢測。

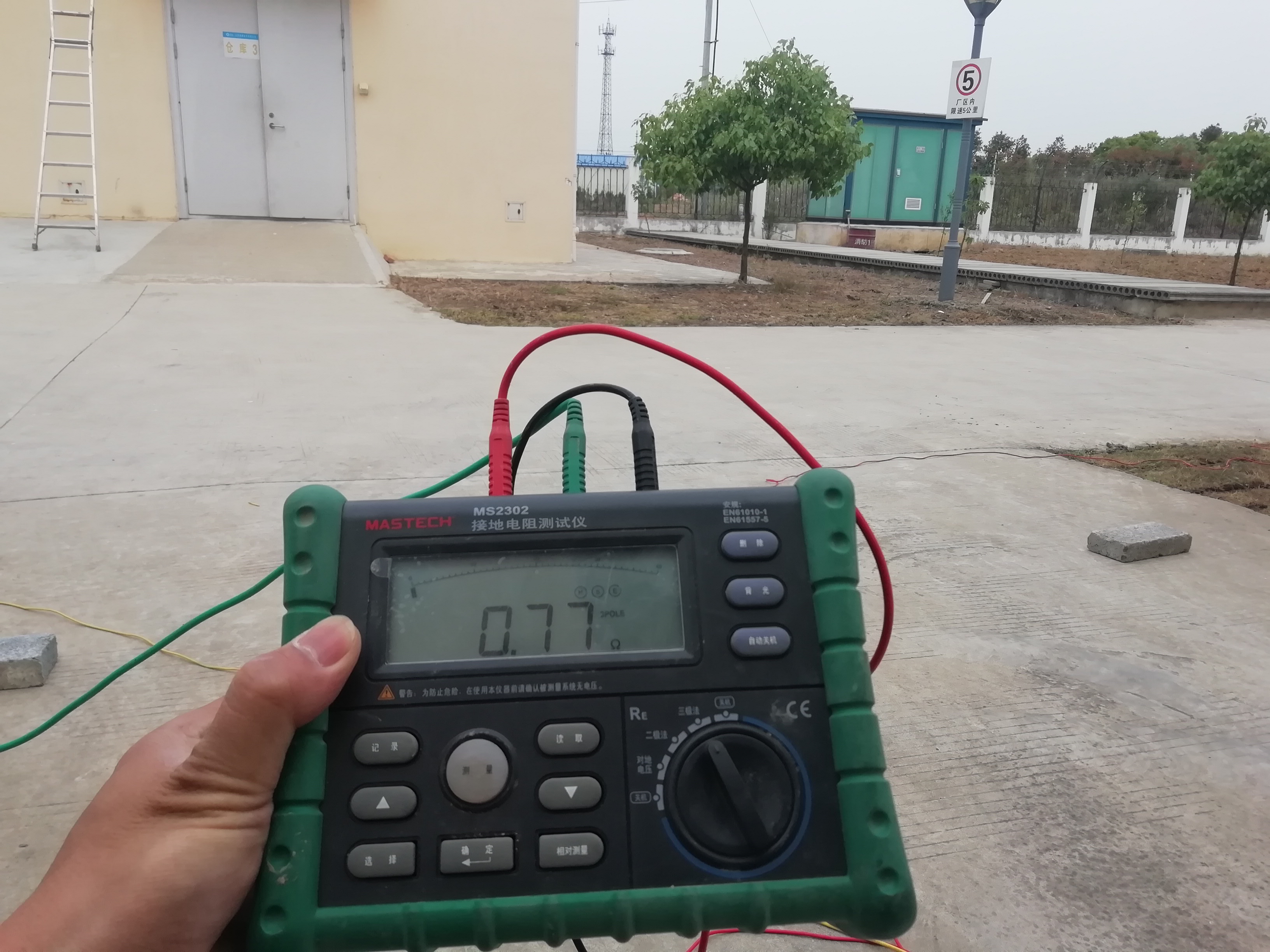

為了提高量結果的準確性,測量陣列區地網接地電阻值應使用測試電流比較大的《く大型地網接地電阻測試儀進行測量,測量方法采用三極法。為了較準確地找到實際零電位區,可把電壓極沿測量用電流極與被測接地裝置之間連接線方向移動三次,每次移動的距離約為dgc的%。如果測量結果相對誤差不超過,則可以把中間位置作為測量用電壓極的位置。在實際量中,由于光伏陣列區占地面積比較大,周圍地理環境也比較復雜,gc取(4~5)d值會比較困難,此時如果接地裝宣周圍的土壤電阻率較均勻,cgc可以取2值,而dgp取d值;當接地裝置周圍的土壤電阻率不均勻時,dg可以取3d值,dgp值取1.7d值。
